本电路图所用到的元器件：

CCD40110 NE555 CCD4017

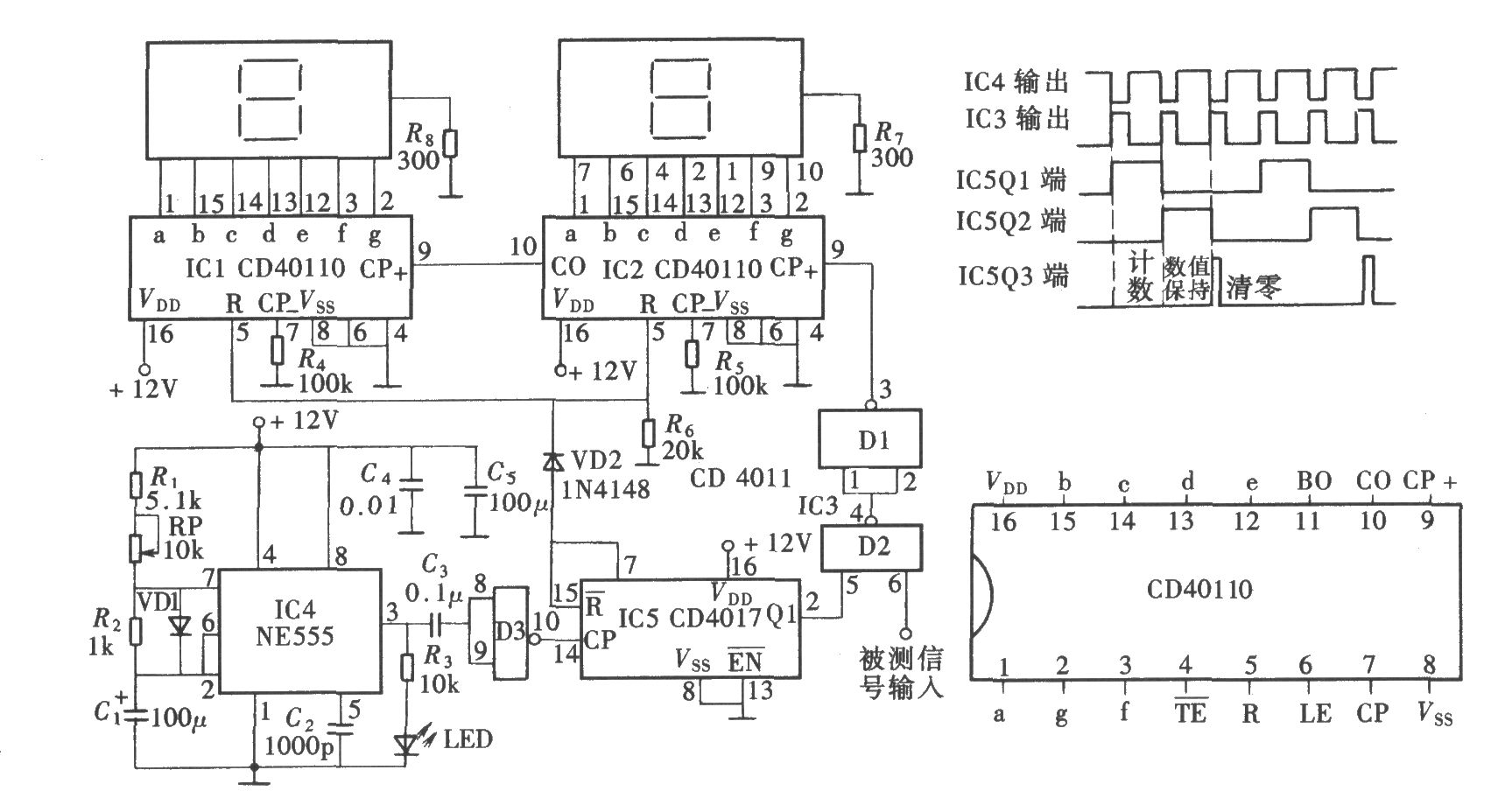

由频率的定义可知，频率是脉冲信号每秒钟振动的次数。因此，如果用一个电子计数器和一个控制闸门，设法让被测信号只输入1s。那么该计数器所显示的数值即是该被测信号的频率。电子数字式频率计就是按照这个原理设计的。下面介绍结构较为简单的两位数字式频率计，电路组成如图所示。它由两位计数器、控制闸门、秒时基发生电路和被测信号输入电路组成。

(a)为原理图；(b)为波形图；(c)为CD40110引脚图。
