BA1404立体声调频发射电路
BA1404是为数不多的调频发射集成电路之一，它弥补了过去用分立元件来设计调频电路的不足，而且具有立体声调制的功能。仅用很少的外围元件就可得到优美的立体声调频信号。因此在FM立体声发射及无线微波方面具有重要的应用价值。
1. BA1404的主要特点
BA1404的主要特点如下：
●采用低电压、低功耗设计，电压在1～3V之间，典型值为1.25V，最大功耗500mW，静态电流为3mA；
●将立体声调制、FM调制、射频放大电路集成在一个芯片上；
●所需外围元件少；
●两声道分离度高，典型值为45dB；
●输入阻抗为540Ω(fin=1kHz)，输入增益为37dB(Vin=0.5mV)；
●典型射频输出电压为600mV。
2. 引脚功能及工作原理
BA1404主要由前置音频放大器(AMP)，立体声调制器(MPX)，FM调制器及射频放大器组成。
立体声前置级分别为两个声道的音频放大器。输入为0.5mV时，增益高达37dB，频带宽度为19kHz。如输入信号中存在频率高于19kHz的成分，则必须在输入端加一个低通滤波器，否则两个声道的分离度会下降。
在立体声调制组，振荡器输出的38kHz信号于立体声调制。通常在16、17脚接一可调电阻，以获得最佳的通道分离度。
立体声混合信号(MPX输出信号)与导频输出信号(PILOT OUT)合成后的调制信号通过12脚进入射频振荡器并对载波进行FM调制，经射频放大后输出射频信号，射频信号的典型值在600mV左右。
BA1404内部还提供了一个参考电压单元VREF。设计者可以利用这个电压信号改变外接变容二极管的电容值，继而改变载波的振荡频率。因此，只要控制一个电阻的分压值就可以达到改变发射频率的目的，这是比较独特的设计。
3. 典型应用

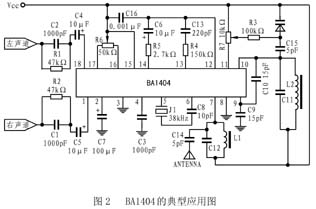

图为BA1404的典型应用电路。图中，左右声道各通过一个预加重电路把音频信号输入到BA1404内部。利用内部参考电压改变变容二极管的电容值，从而实现发射频率的调整。
设计时应注意以下几点：
(1)为了能够使发射机和FM接收机的频率响应相互匹配，在输入端需加预加重网络，其时间系数为50μs。
(2)在13、14脚，立体声调制器输出的立体声混合信号和导频信号进行合成时，有可能造成立体声通道的分离度恶化，所以必须注意12、13、14脚外围元件的值。
(3)OSC振荡网络的输出频率范围如果在76～108MHz内，可在?5mm的铁芯上用?0.5mm的漆包线绕2.5圈左右，使C11的电容值为47pF。7脚上的RF匹配网络也应如此。
(4)为了简化应用，可以采取以下措施：
●将16、17脚悬空。因为集成块内部已经保证了较高的通道分离度，接可调电阻只是为了优化。
●不用变容二极管微调发射频率，在变容管处直接短路，这样，可以省去R3和D1。
●可以略去7脚上的RF匹配网络，直接和VCC相接。
图所示的BA1404应用电路的发射范围可以达到方圆数百米，如果再想加大其发射距离，可以在射频输出端再加一射频放大器，可以用分立元件，也可以直接选用MAXIM公司的RF功率放大电路MMAX2611或MMAX2650，它们都适合与BA1404匹配。
