本电路图所用到的元器件：

555 ND120A

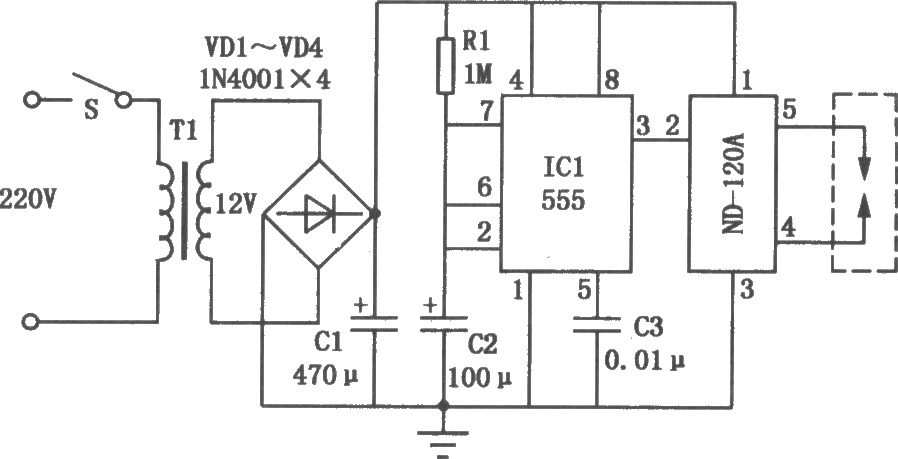

臭氧是一种性能很强的氧化剂，具有灭菌、漂白、除臭、氧化分解等作用。高效臭氧发生器的具体电路如图所示。电源变压器输出的+12V电压经整流后，向ICl时基集成电路555和臭氧发生组件ND-120A供电。ICl、Rl、C2组成单稳态振荡器，调节Rl、C2的数值可改变ICl的振荡频率。ICl起振后由③脚输出振荡脉冲，激励臭氧组件使其④、⑤脚直接驱动臭氧片。本电路每小时可产生100～150mg的臭氧，适用于要求臭氧浓度不太高的地方。
