本电路图所用到的元器件：

LLX1970 11N4148

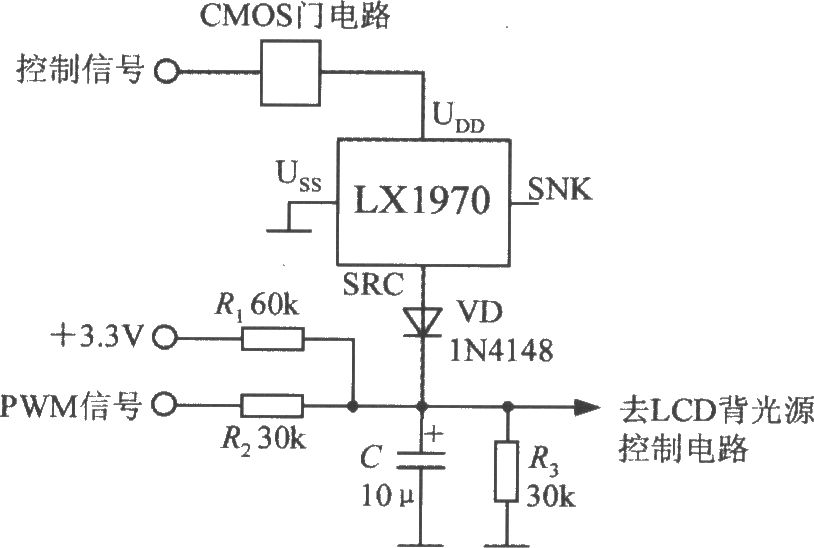

采用门控开关的亮度调节电路如图所示。该电路有以下特点：第一，利用一个CMOS门电路来控制LX1970电源的通断，仅当门电路的输出为高电平时LX1970上电，因LX1970属于微功耗器件，故电源电压可由门电路提供；第二，在SRC端串联一只隔离二极管(VD)，当LX1970掉电时VD截止，能起到隔离作用，使亮度信号不能加到LX1970上，可起到保护作用；第三，+3．3V直流电压信号与PWM信号可等效于逻辑或门的两路输入信号，因此，改变直流电压也能调节亮度。VD可选用1N4148型高速开关硅二极管。
