本电路图所用到的元器件：

1B31

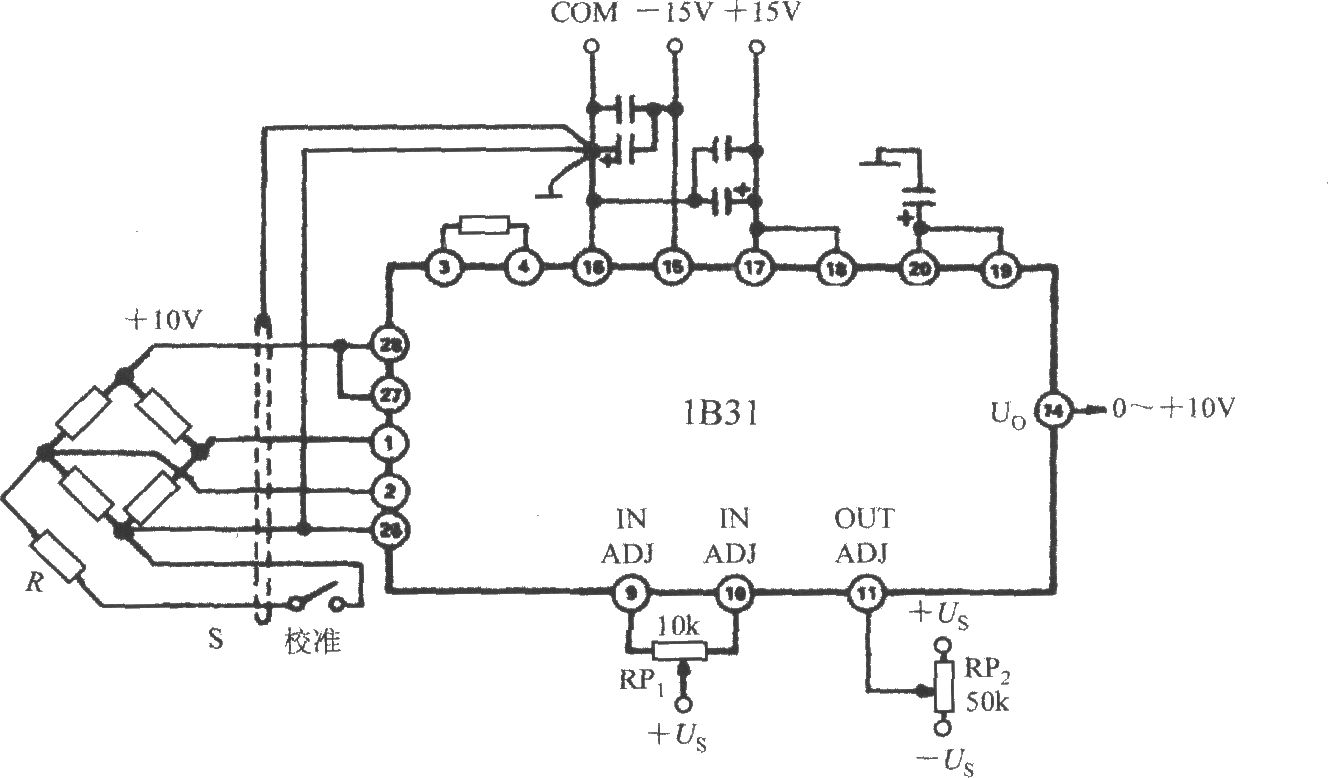

一种典型的压力变送器(例如Dynisco公司的800系列压力变送器)与1B31的接口电路如图所示。1B31输出稳定的+10V激励电压，压力变送器满量程输出电压为30mV。 设定1B31的增益为333．3倍，能使0～10000磅／英寸2的压力转换成0～10V的输出。为消除接地环流，信号返回端及屏蔽电缆必须在同一点接地。S为校准开关，R为支路校准电阻，可对满度输出80％的点进行校准。
