本电路图所用到的元器件：

TTLC555 1B32

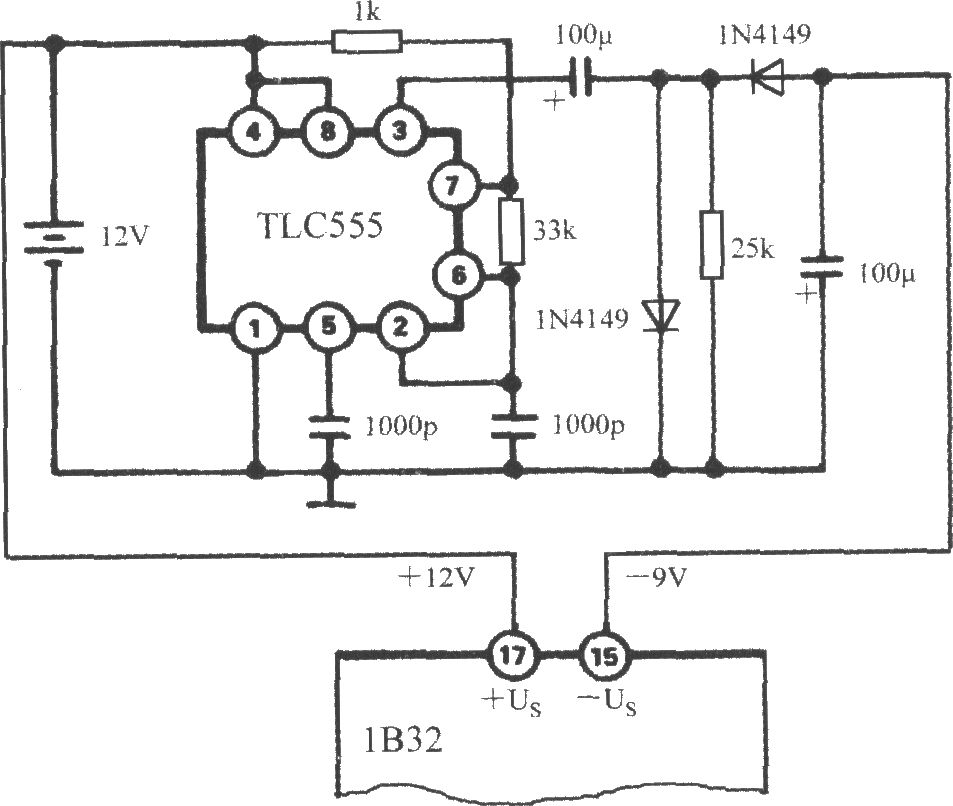

1B32的小型化封装及其高可靠性指标，使之成为便携式压力检测系统的理想选择。由于1B32需要一个负电源，如图给出了一种能产生负电压的实用电路。用+12V电池的正极去驱动一只CMOS TLC555定时器，定时器的典型电源电流为360μA。该定时器的输出为方波，再经过整流滤波后得到-9V电源。1B32的激励电压应等于或小于+9V，以便留出调节余量。
