本电路图所用到的元器件：

XXTR115 TL061

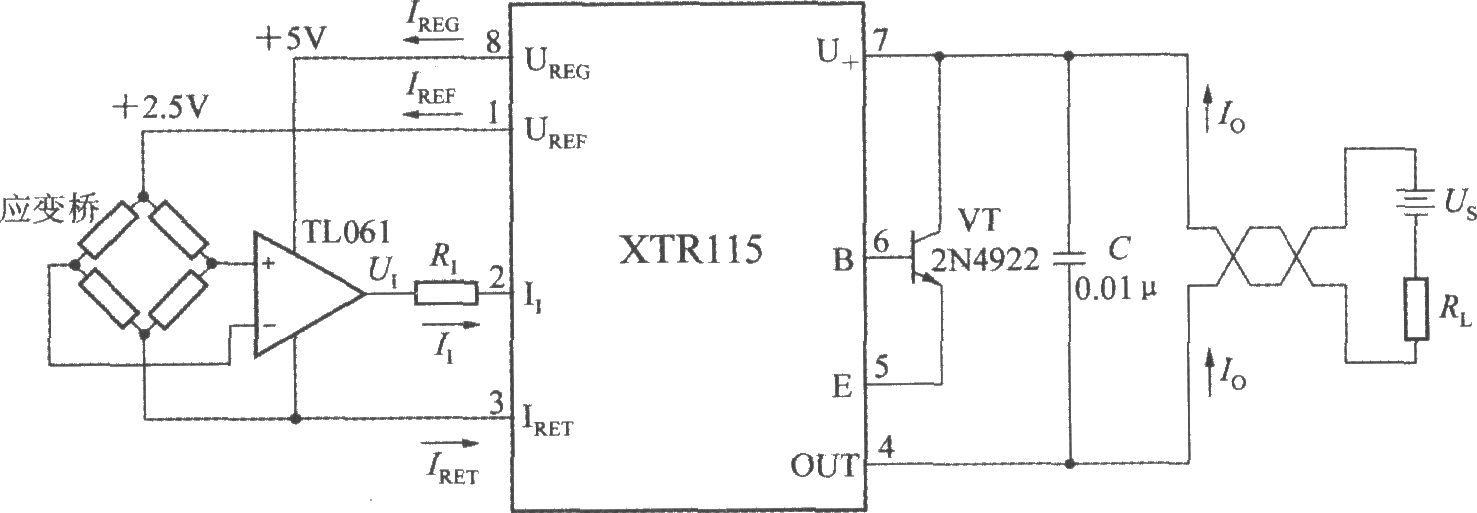

由XTR115构成应变桥电流变送器的电路如图所示。将第3脚视为公共地，由第1脚给应变桥提供+2．5V的电源电压。前置放大器采用TL061型单运放(亦可采用OOPA2277型双运放，仅用其中的一个运放)，由+5V稳压器单独给运放供电。R1为20kΩ输入电阻，C为降噪电容，VT为外部NPN功率管，可选22N4922、TTIP29C、TTIP31B等型号。以2N4922为例，其主要参数为UCEO=60V，ICM=1A，PCM=30W。该电路的工作原理是当试件受力时，应变桥输出的电压信号首先经过前置放大器放大成0．8～4V的输入电压UI，再通过RI转换成40μA～200μA的输入电流II，最后经XTR115放大100倍后获得4～20mA的电流。
