  • LCD背光源亮度自动控制电路(可见光亮度传感器LX1970)
    http://www.ic72.com 发布时间:2008/12/23

    本电路图所用到的元器件:

    LLX1970

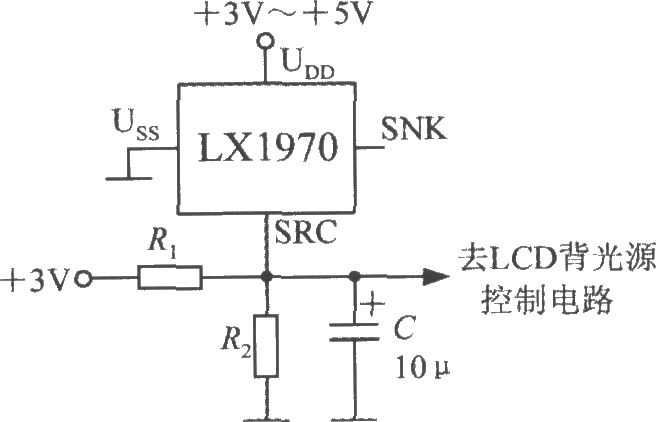

    当环境亮度明显变暗时,LX1970能自动开启LCD的背光源,使白色LED发光。亮度自动控制电路如图所示。利用电阻R1和R2可设定控制亮度的最小值与最大值。改变电容器C的容量可调整响应时间并能滤除50Hz电网干扰。LX1970采用+3.3~+5V电源。仅用SRC端时,SNK端应悬空。假定需用0.25~1.25V的输出电压来驱动白光LED,0.25V就代表LED的亮度最小值,1.25V则代表亮度最大值。

    设计电路时应首先确定R1与R2的比例关系,公式为:

    然后根据LX1970在给定亮度下的输出电流最大值(ISRCmax)来计算R2值。假定ISRCmax=50μA,用下式可求出R2值:

    计算出R2=25kΩ,得到R1=275kΩ。
