本电路图所用到的元器件：

TSS400-S1 TSS400-S2

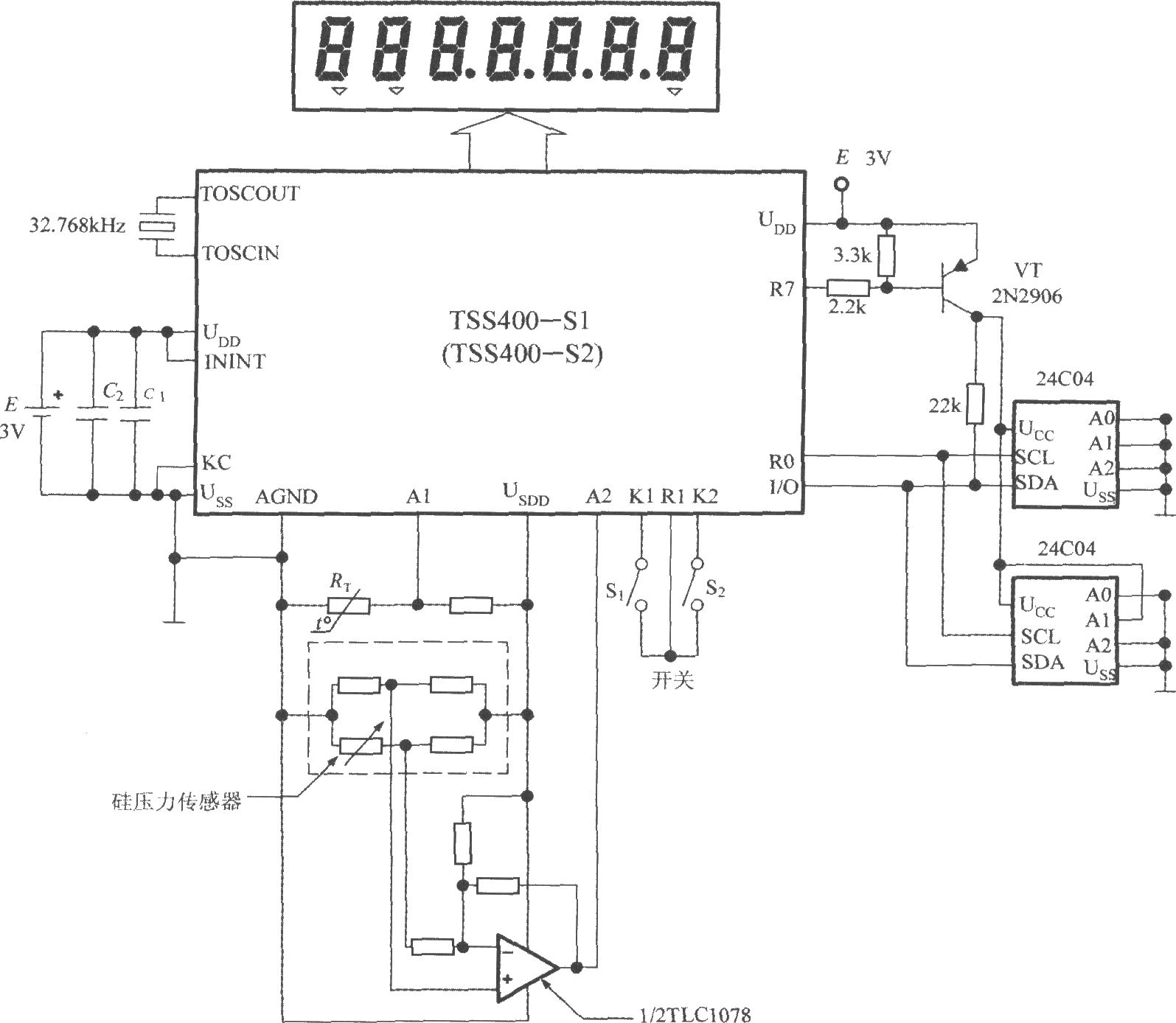

TSS400-S1／S2的典型应用电路如图所示。该系统采用3V锂电池(E)供电，C1、C2为电源退耦电容。晶振频率选32．768kHz。 外部存储器使用两片512字节的24C04型E2PROM。虚线框内表示硅压力传感器。通过温度补偿软件可获得测量精度与12位ADC相当的压力值。图中的模拟线路都接到USDD端，仅在需要A／D转换时才给传感器供电，这样能节省整个系统的耗电量。硅压力传感器的输出电压经过单电源双运算放大器TTLC1078(现仅用其一组放大器)放大后，送至TSS400-S1／S2的A2端。S1、S2为工作模式转换开关。 E2PROM的电源电压受R7口线的控制，VT(22N2906)为60V、0.6A的功率管。
