  • 由智能化传感器信号处理器MAX1460和硅压力传感器构成的压力检测系统电路
    http://www.ic72.com 发布时间:2008/12/23

    本电路图所用到的元器件:

    MMAX1460

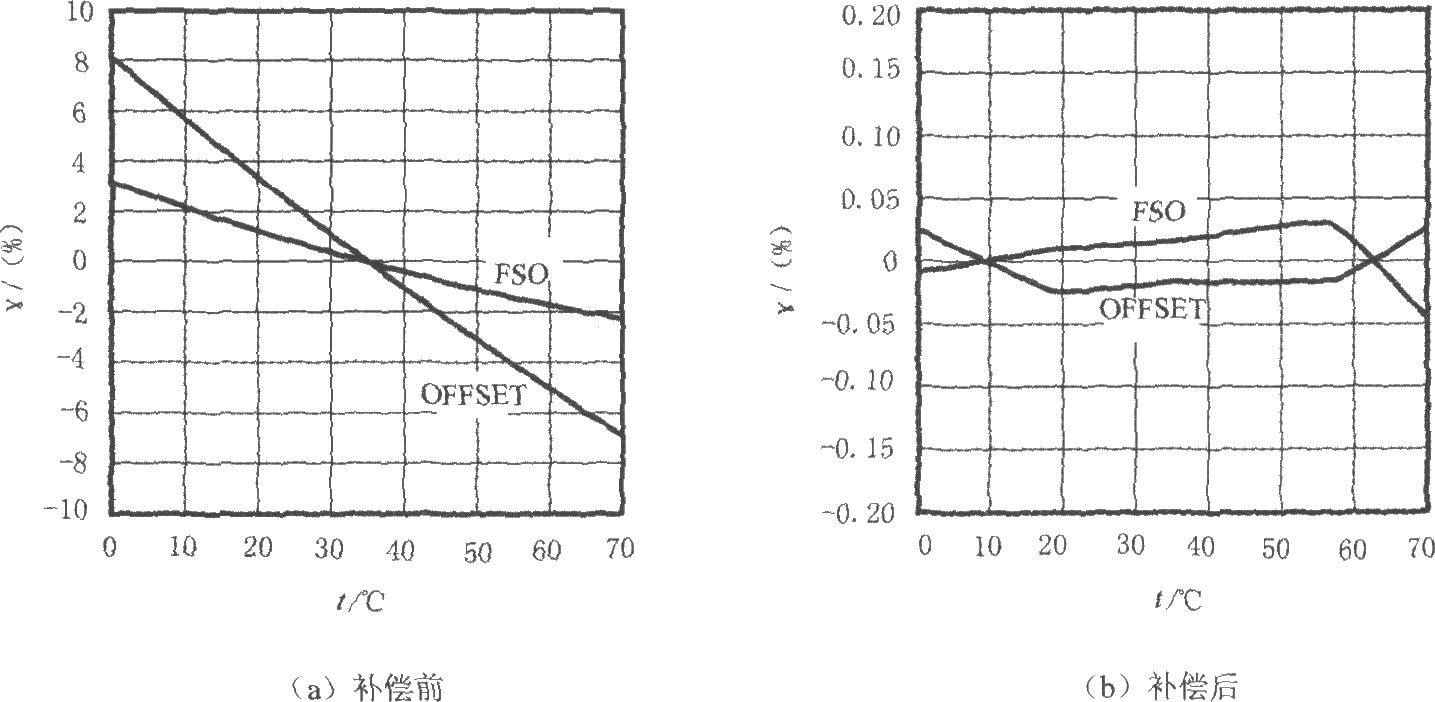

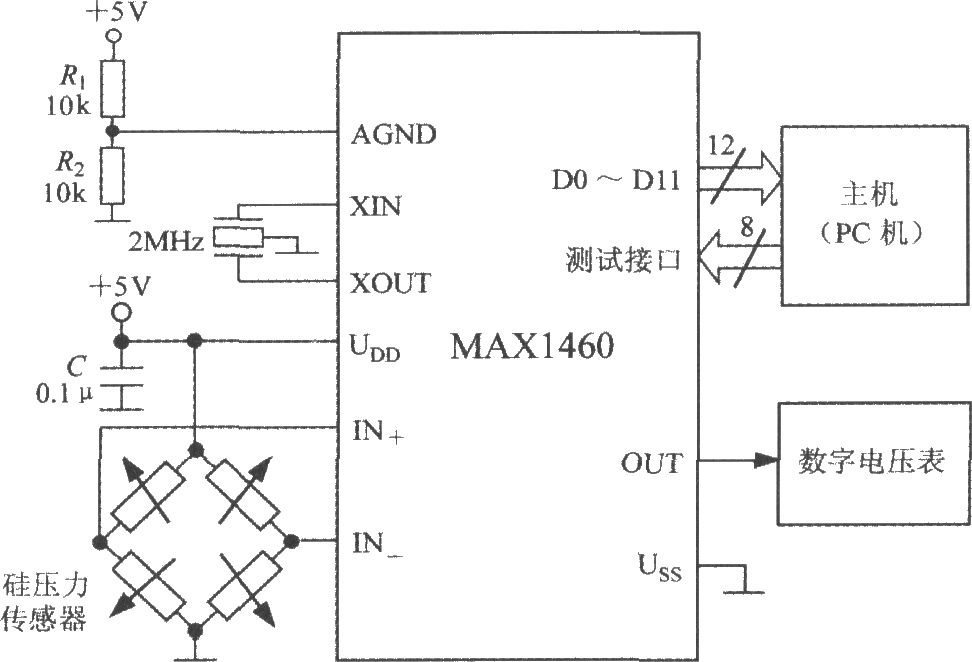

    MAX1460和硅压力传感器构成压力检测系统的电路如图所示。系统采用+5V电源供电,晶振频率为2MHz。由R1和R2组成电源分压器,模拟地(AGND)就接在电源的中点上。C为电源退耦电容。主机可采用PC,由主机首先对MAX1460进行测试并接收MAX1460输出的12位并行数据,然后把测试系统移出,MAX1460就与被测试后的传感器 构成一个高精度智能化压力检测系统,其转换速率为15次/秒,测量误差小于±0.1%。例如, 用MAX1460对NPH8—100—EH型硅压力传感器进行补偿前后的传感器误差曲线,分别如图(a)、(b)所示。图中的FSO表示满量程,OFFSET表示失调,γ表示满量程时的相对误差。不难看出,经过补偿后的传感器误差整整降低了两个数量级。
