  • 由5通道低功耗可编程传感器信号处理器AD7714和微处理器构成的隔离式数据采集系统电路
    http://www.ic72.com 发布时间:2008/12/23

    本电路图所用到的元器件:

    AAD7714 AD780

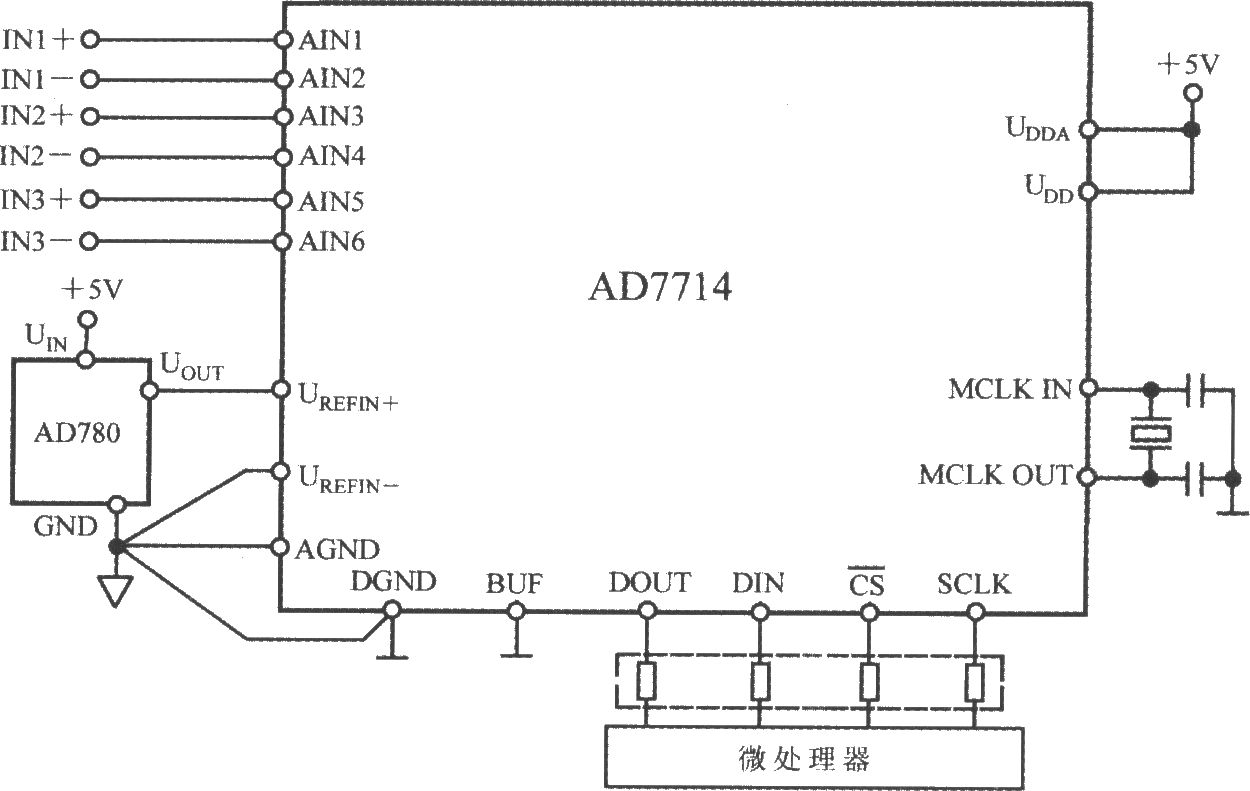

    如图所示为由5通道低功耗可编程传感器信号处理器AD7714和微处理器构成的隔离式数据采集系统电路。AD7714适用于低功耗、窄带宽、高分辨率的数据采集系统。其3线串行接口能使该数据采集系统仅用3个光耦合器便实现隔离。若AD7714模拟输入端的输入信号均为正极性,则整个系统可采用+3V或+5V单电源工作。
