本电路图所用到的元器件：

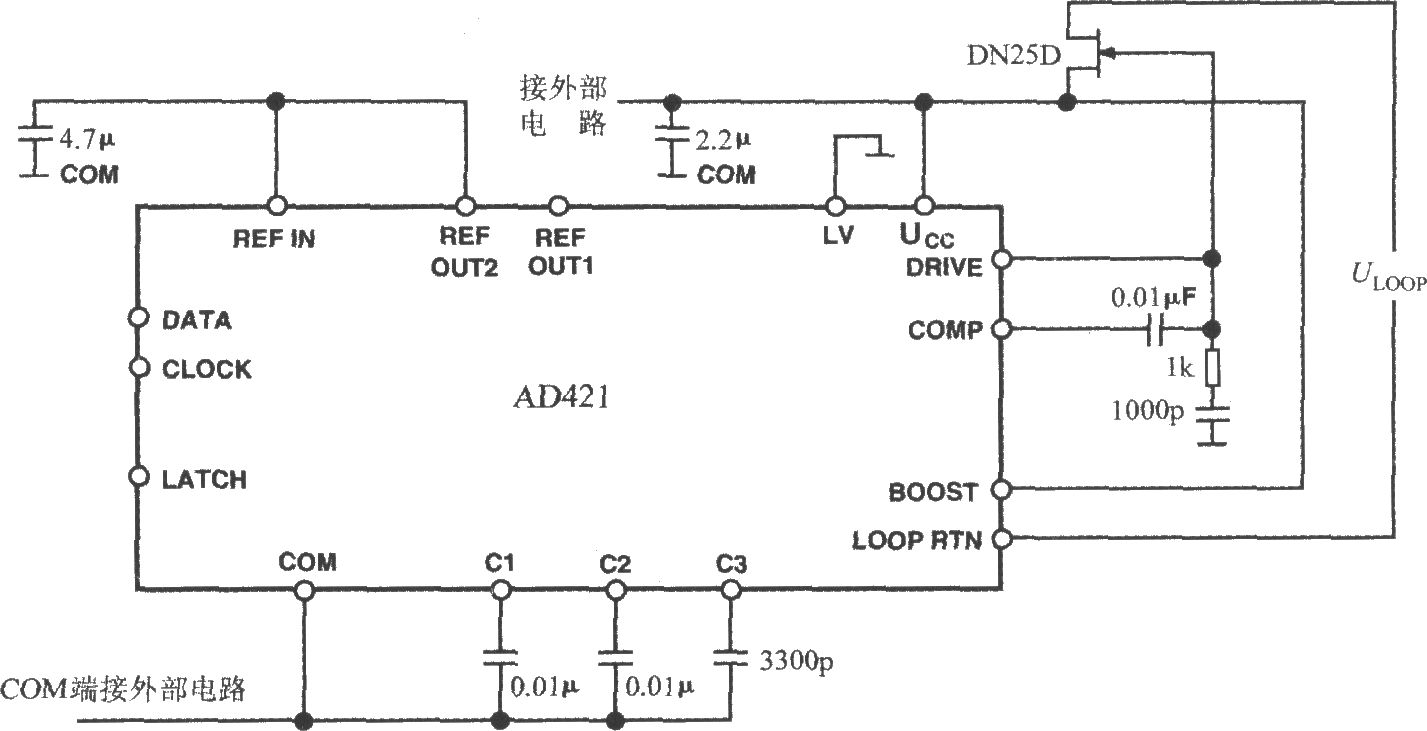

采用5V电源时，AD421的基本接线如图所示。图中，AD421的电压调整器与外部耗尽型场效应调整管DN25D一起给AD421及其他器件供电，UCC端接2.2μF的退耦电容，以保证电压调整器的输出稳定并吸收AD421和其他器件产生的尖脉冲。当AD421的工作电压选+3V时，在COM、LOOPRTN端之间应接16kΩ的电阻，以调整AD421的增益。
为了稳定电压调整器的工作，在UCC与COM端之间应接一只电源退耦电容，并且在COMP、DRIVE端之间接0.01μF的电容，还要在DRIVE、COM端之间并联上1kΩ电阻和1000pF电容。若将AD421内部2．5V基准源(REF OUT2端)直接作为REF IN端的输入基准电压，则应在REF IN端与地之间接4．7μF退耦电容。3个外部滤波电容分别为C1、C2和 C3，而滤波电阻已集成到芯片中。通常取C1=C2=0．01μF，C3=0．0033μF。C1～c3应选用介质损耗系数很低的电容器。
