  • 由CD4015组成的LED动感闪烁灯
    http://www.ic72.com 发布时间:2008/12/23

    本电路图所用到的元器件:

    CCD4015 CCD4069

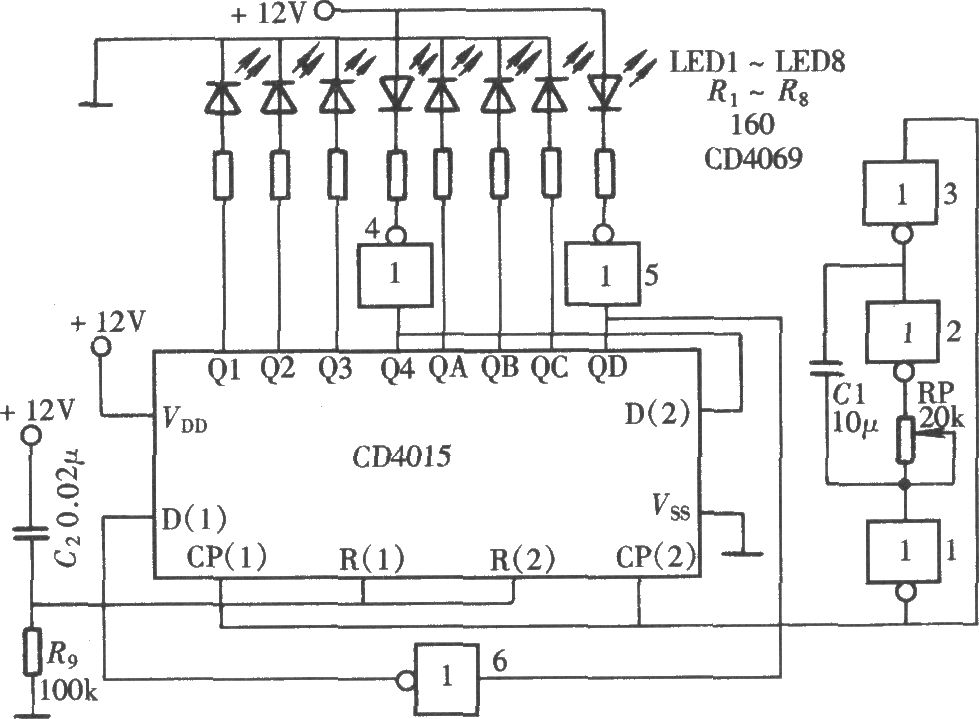

    如图所示的动感闪烁灯主要采用一只双四位串入/并出移位寄存器CD4015组成。该电路由移位寄存器CD4015组成LED灯光移动闪烁电路,由六反相器CD4069组成移位脉冲发生器。在移位脉冲的作用下,移位寄存器的输出端依次输出驱动脉冲,通过驱动发光二极管的发光,形成光点逐个发光又逐个熄灭的移动闪烁效果。
