本电路图所用到的元器件：

NE555 C302 CCD40192 CCD4011 3DG6 3DG128 3DK28

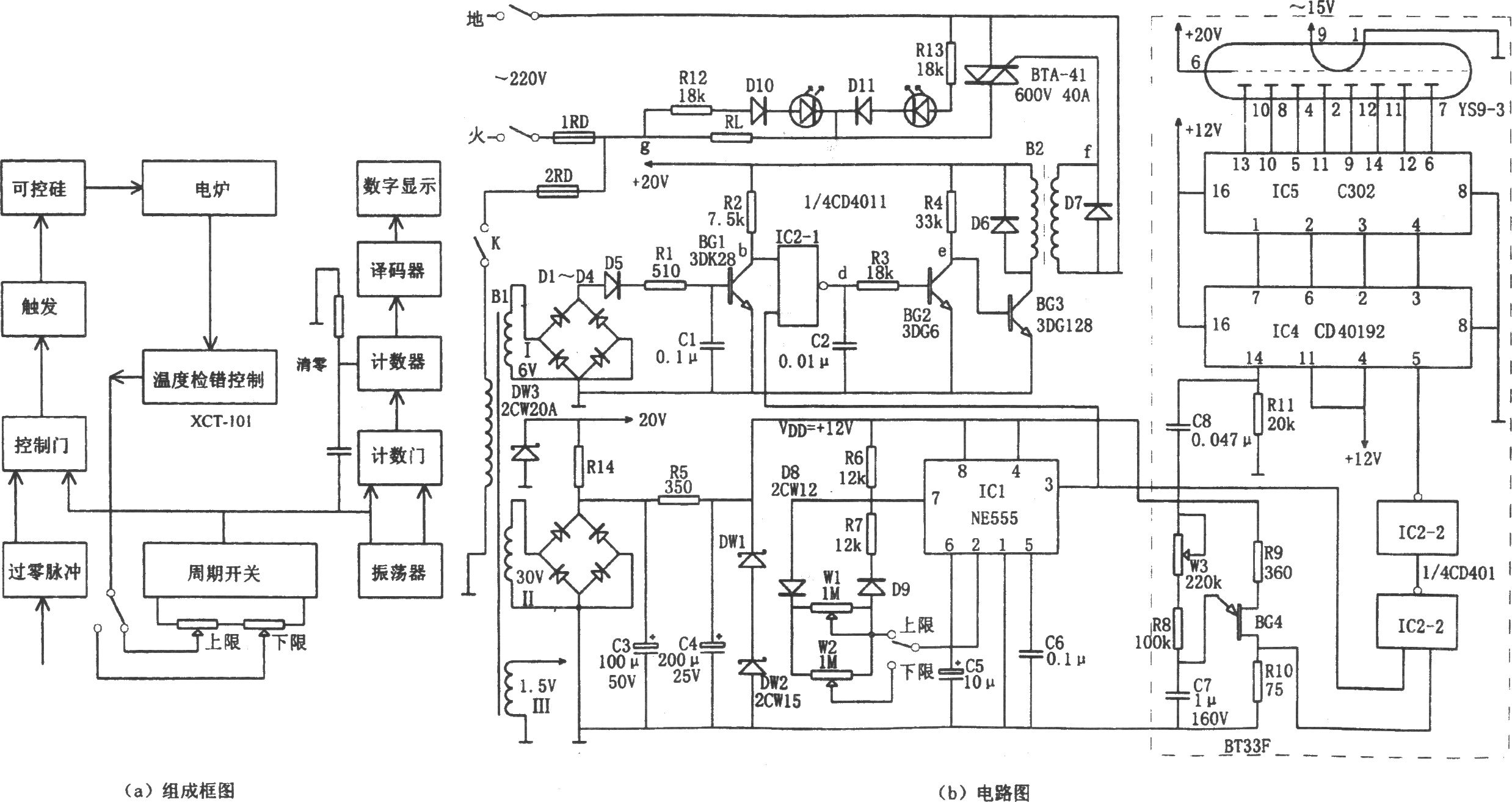

如图所示为单相可控硅过零触发电炉温控电路。该温控装置由信号检测温度控制电路、过零检测电路、周期开关、触发控制及数码显示等组成。它与XCT-101型温度控制仪配套使用，可对6～8kW的单相可控硅过零触发电炉炉温监控，升温和保温均可在1％～99％调节。

温度控制仪XCT～101用热电偶检测炉内温度，其将预选温度与炉内实际温度进行比较，当炉温超过预选温度时，输出的开关控制信号使可控硅过零触发开关改变输出功率。

变压器B1的绕组I1、D1～D4、D6、C1、BG1等组成过零脉冲检测电路，IC2-l(1/4 CD4011)为控制门，其在周期开关(IC1)输出的脉冲作用下，输出一组过零检测脉冲，通过BG2反相放大后由BG3、变压器隔离输出。

周期开关即为由IC1(555)和R6、R7、W1、W2、C5、C6等组成的占空比可调的多谐振荡器，振荡周期为T=0.693(R6+Rw+R7)C5，调节W使周期T为3秒。将W1、W2的调节臂引出二线，接至XCT-101内灵敏度继电器的一组常闭触点上，以控制电炉的温度。

数码显示电路如图中虚线框内所示，由BG4产生的时基脉冲，在IC2-2(1/4 CD4011)与周期开关脉冲相与，得到计数脉冲，由计数器IC4(40192)进行计数，由译码器IC5进行BCD八段译码，然后由荧光数码管YS9—3进行功率显示。
