本电路图所用到的元器件：

AADT7460

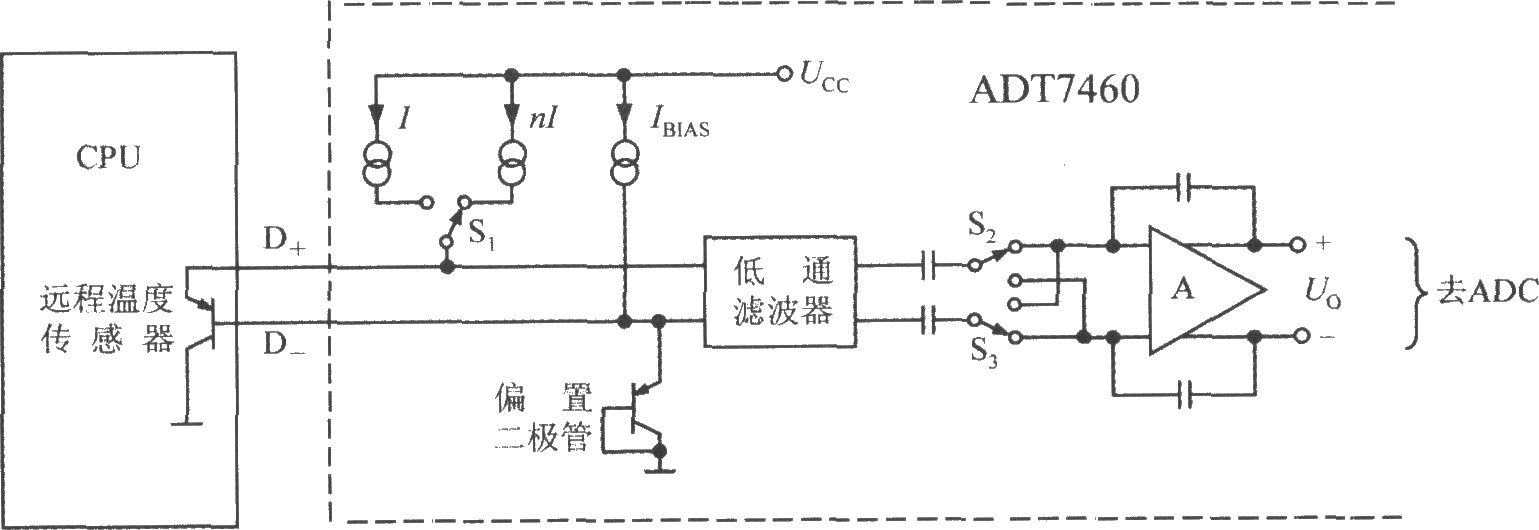

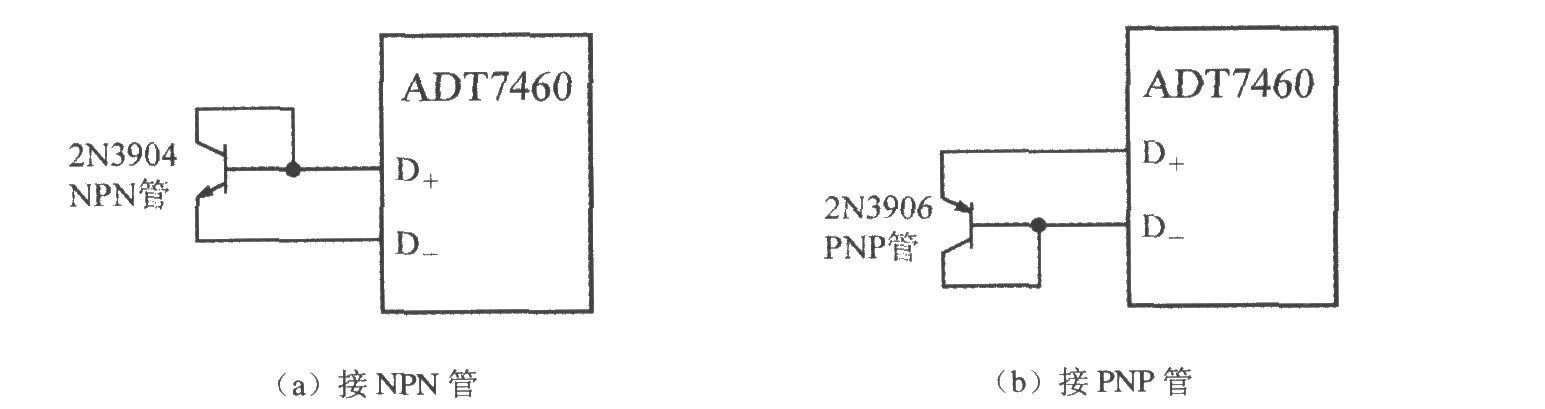

ADT7460配两只由晶体管构成的远程温度传感器，利用晶体管发射结电压(UBE)与温度成正比的特性来测量远程温度。测量远程温度的电路如图所示。图中所示的CPU本身就带测温晶体管，它等效于一只22N3906型PNP晶体管。若使用分立式晶体管，集电极就不能接地，而应与基极短接，作为二极管使用。使用NPN管时，将基极接D+端，发射极接D-端。选用PNP管时发射极接D+端，基极接D-端。下图分别示出了22N3904型NPN管、2N3906型PNP管的接线方式。
