本电路图所用到的元器件：

CCD4060 CCD4013 LH690 9013 7806

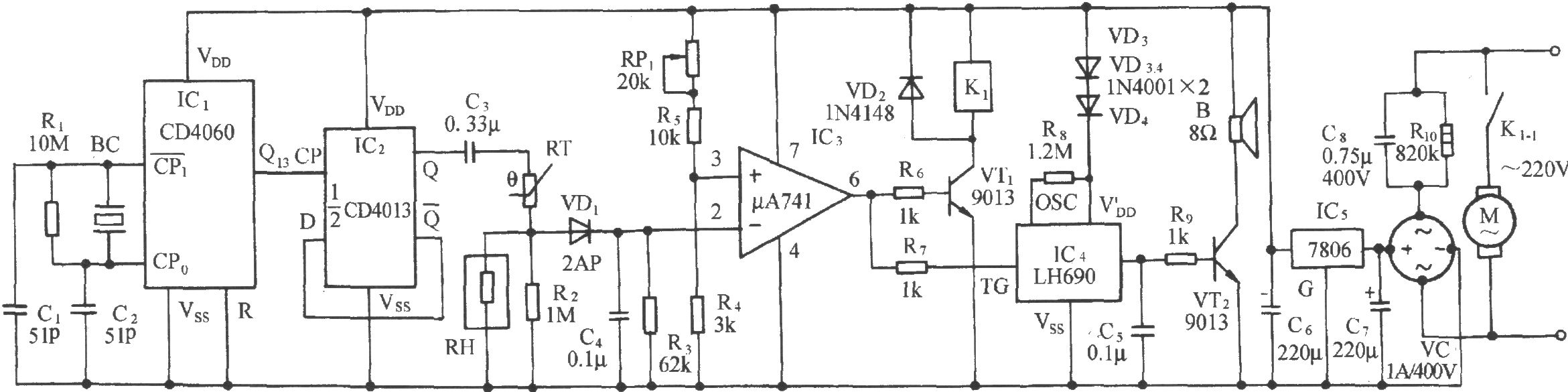

如图所示电路，它由精密时基振荡器、D触发器、温度检测电路、比较电路、继电器控制排气电路、语言告戒电路和交流降压整流电路等组成。BC采用石英手表中用的晶体，其固有频率为32768Hz；K1采用JJZC-22F;C6,C7采用CD11-16V型电解电容；C3,C4,C5采用CL11-63V型涤纶膜电容器；R10采用RJ-2W-820kΩ，RP1采用WH5型合成膜电位器，其余电阻均采用RT-1/8W型碳膜电容器；C8选用CBB-400V-0.75μF;VC采用1A/400V的全桥整流模块或用四只11N4004搭成桥式整流器;B选用0.25W(8Ω)电动式扬声器。
