本电路图所用到的元器件：

MMC3373 CC74C74 9013 WH0805

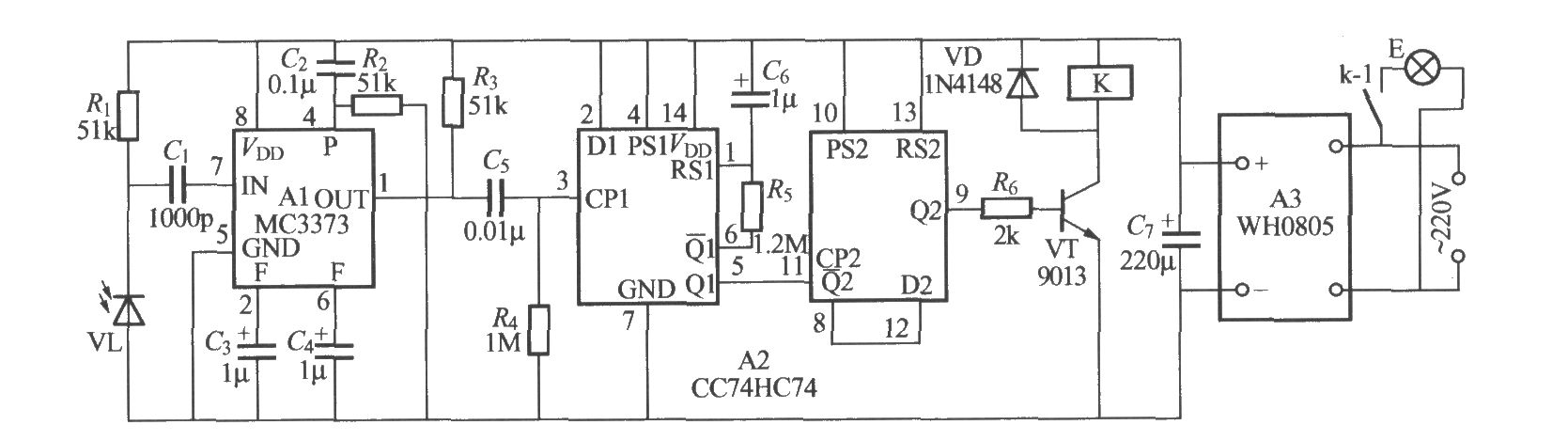

如图所示的红外遥控灯，不需要单独为它制作红外光线发射器，只要使用家中任何一款现有的红外遥控器，如电视机、DVD机、音响设备等红外遥控器就能控制电灯的开启与熄灭。红外遥控灯的电路如图所示。电路由红外传感器、红外光线放大器、解调器、电子开关与电源电路等几部分组成。K采用JJZC-22F、DC5V小型中功率电磁继电器；VL可用PH302型红外接收二极管。最大控制距离为10m左右。
