本电路图所用到的元器件：
CCC4013 CCC4040 CCC4060 G1555 C033 3DG8 3DK4

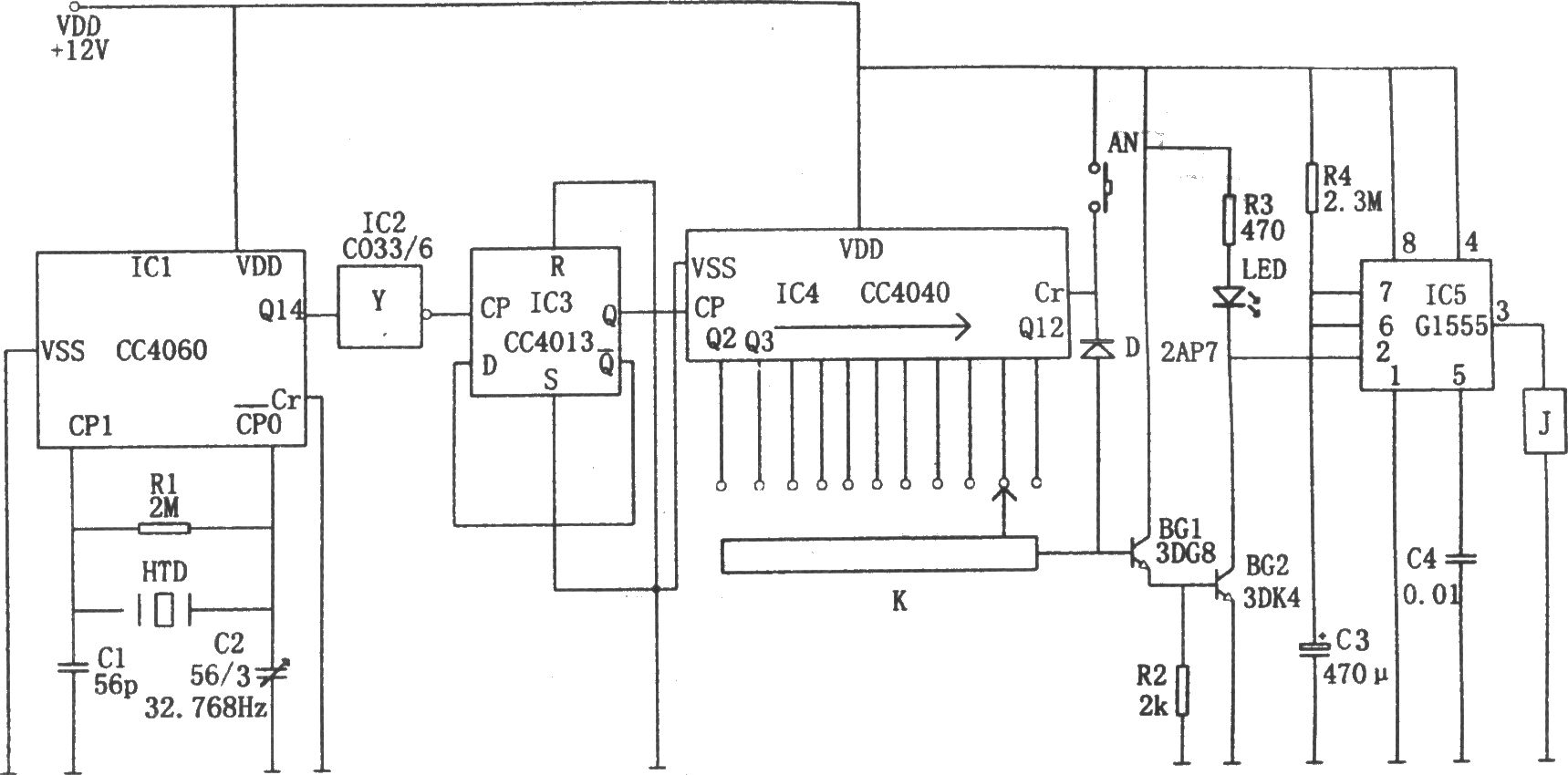

如图所示为精密数字式定时控制电路。该控制器由晶振电路、分频器、计数电路、单稳态触发器组成。
晶振电路由14位二进制串行计数/分配器、钟表晶体(32768Hz)、C1、C2等组成。晶振信号经214次分频后由③脚(Q14)输出，经IC2反相，再经双D触发器CC4013(IC3)二分频后，得到1Hz的信号，该信号加至IC4的CP端，以作为时钟控制信号。
IC4是一个12位二进制串行计数/分配器CC4040，当CP信号频率为1Hz时，11个输出端Q4～Q9、Q12～Q14可分别输出2秒、4秒、8秒、16秒、32秒、64秒、128秒、256秒、512秒、1024秒、2048秒的脉冲(阶跃高电平)。根据定时需要，可由单刀11掷分线开关K将相应的定时阶跃电平引出一路。加至放大器BG1、BG2，经放大后的信号再加至IC5②脚，使555因②脚为低电平而发生置位，③脚输出的高电平使继电器J吸合，接通相应控制的负载，使负载工作。
本控制器定时的工作程序为：等待2N(N=2～11)秒后，继电器才吸合，接通工作。之后，因C3通过R4进行充电，当C3上的电压充到使6脚电位达到2/3VDD时，555发生复位，③脚输出的低电平使继电器J释放，相应负载断电，停止工作。同时，由K引出的信号经二极管D后加至IC4的清零Cr端(12脚)，对定时器进行清零，即在555输出高电平、接通负载的同时，又从0开始计数，进行下一轮的定时。因而实现了与一般定时器的不同。
本定时控制器的定时时间可从2～2048秒，分11个档次，定时精度高，较一般定时器理想。
