本电路图所用到的元器件：

555

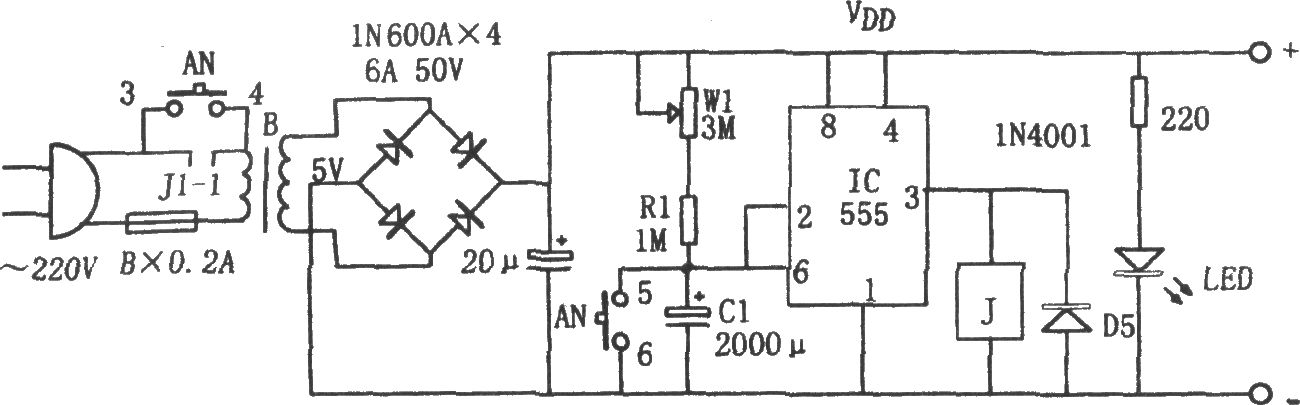

如图所示为肝炎病菌消毒器控制电路。该控制电路由降压整流电路、单稳定时电路、继电器控制电路等组成。其中降压整流电路为整个控制电路提供直流电压。

555和W1、R1、C1及双层按钮AN等组成开机触发定时电路。使用时，只要按一下AN，变压器B就得电，同时555因②脚电位为低电平而发生置位，③脚输出的高电平使继电器J吸合，触点J1-1闭合，电源电压自锁闭合。此后，C1通过W1、R1进行充电，当充到2/3VDD时，555发生复位，③脚输出的低电平使继电器J释放，触点J1-1断开。电源电压切断。相应555的延迟时间td=1.1(Rw1+R1)C1即为消毒定时时间，其长短可通过调节Wl采改变。

由于在消毒时，要将40克精盐溶于1000克水中，并进行通电电解，产生对人体无害的强氧化剂HCLO、NaCLO等，它们对肝炎病毒、大肠杆菌等有极强的杀灭作用。本控制电路用于控制产生NaCLO的定时时间。
