本电路图所用到的元器件：

ND-1 CCD4093 22SA1050 22SD880

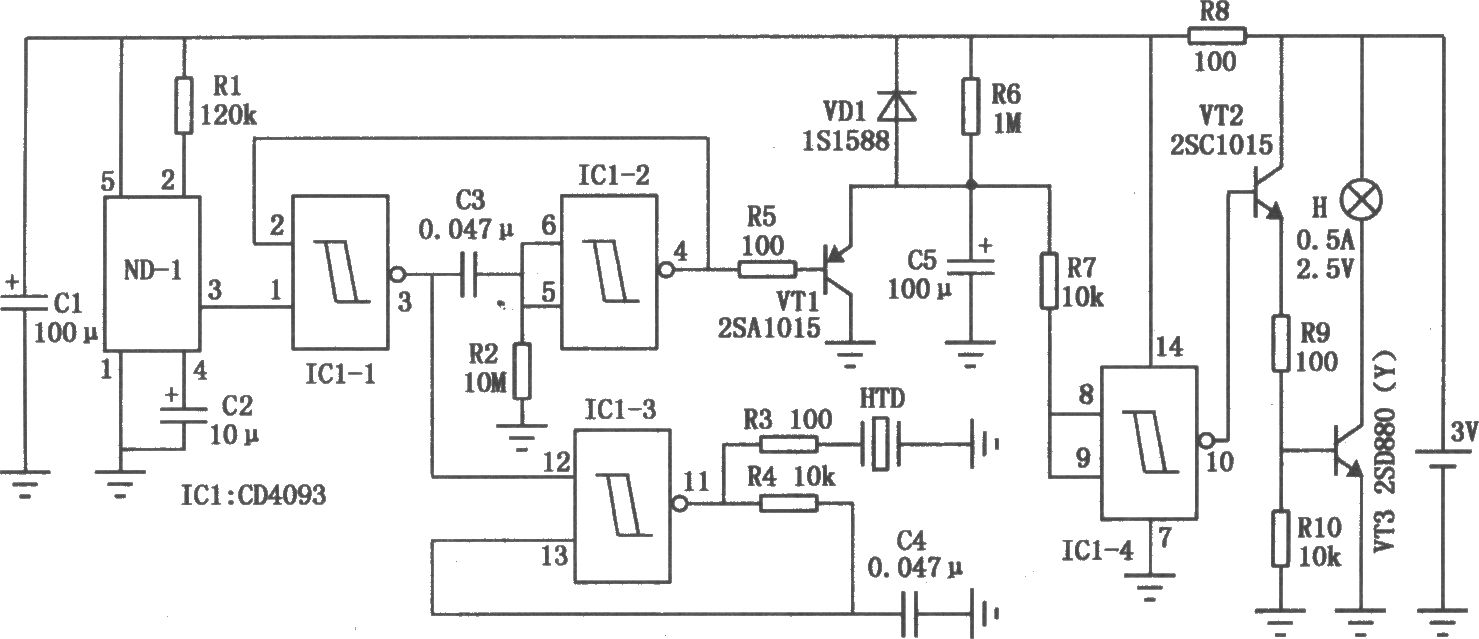

如图所示为汽车振动报警器的电路原理。其中，ND-1为振动传感器，它可以用来检测汽车的状态。当汽车被撞、砸、牵动、吊起、晃动时，引发的振动都将被它检测出来，并输出控制信号。ICl为带施密特触发端的四与非门集成电路CD4093，其与非门ICl-1、ICl-2组成l秒定时器，与非门ICl-3组成低频振荡器。当振动传感器ND-1检测到振动信号后，它产生的控制信号使l秒定时器和低频振荡器工作，压电陶瓷片HTD发出报警声。同时，1秒定时器的输出使三极管VTl导通，电容C5通过VTl快速放电，使与非门ICl-4的输入端低电平，ICl-4输出高电平，三极管VT2、VT3导通，小灯H发光。该报警器还可用于保险柜等设备。
