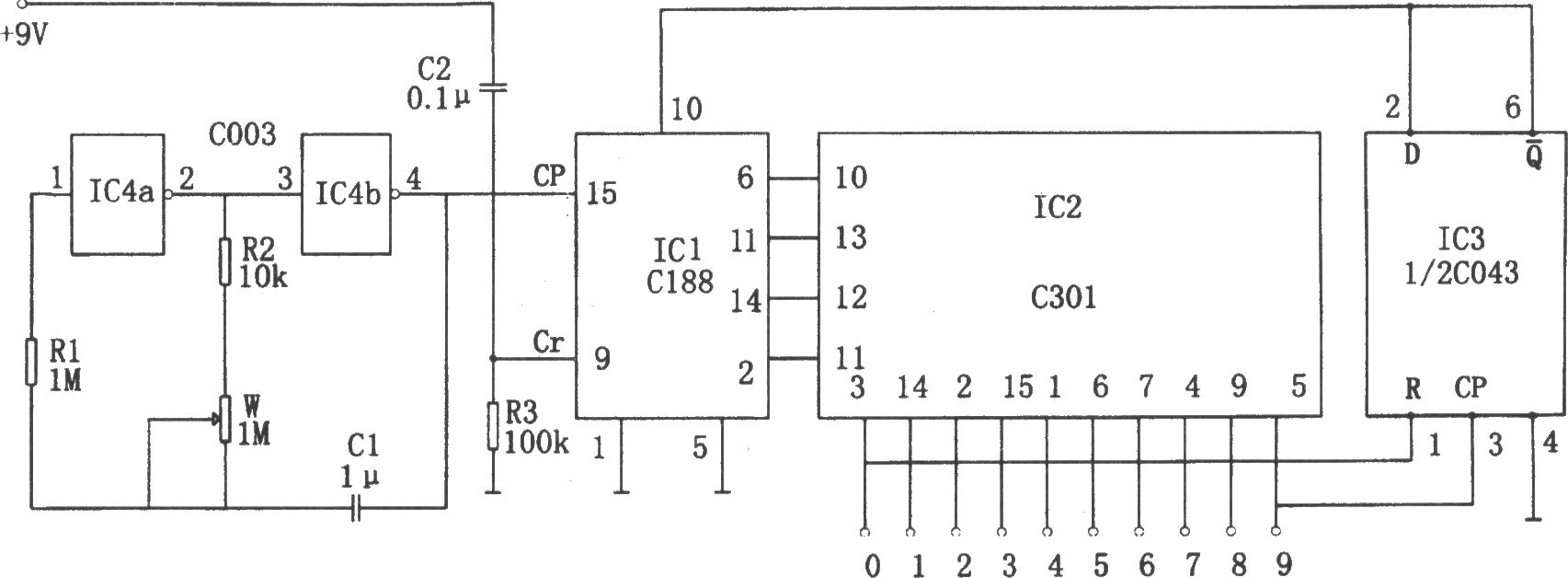

如图所示为可逆式流水彩灯控制电路。该控制器主要由脉冲发生器、单时钟二一十进制加／减法计数器、4—10线译码器和加／减计数反馈控制器等组成。
脉冲发生器由与非门IC4a和IC4b组成，其产生低频信号的频率为f≈l/(2(R2+W)C1)，图示参数对应最低值约为0.5Hz，且输出脉冲信号加至单时钟二一十进制加/减法计数器的CP端(15脚)，作为计数脉冲。IC1的U/D端(⑩脚)为加/减计数控制端，当⑩脚为高电平时，IC1作加法计数，当⑩脚为低电平时，IC1作减法计数。IC3(1/2C043)是D触发器，其D端(②脚)与Q非端(⑥脚)相连，构成计数状态，即CP端(③脚)每有一个脉冲出现，触发器的状态就改变一次。
电源电路接通时。微分电路C2、R3给IC1的Cr端(⑨脚)提供一个正向尖脉冲，使IC1清零，相应译码器IC2(C301)的“0”端(③脚)输出高电平，该高电平又加至IC3的R端(①脚)，使其置0,相应⑥脚为高电平，lC1⑩脚为高电平，使IC1作加法计数。当C003向IC1送入一个计数脉冲时，IC1的QA～QD端(6、11、14、2脚)的BCD码经二-十进制译码器IC2译码后，在其“0”～“9”十个输出端(3、14、2、15、1、6、7、4、9、5脚)依次输出高电平。若此十个输出端通过接口电路与继电器或可控硅相连，则可使继电器或可控硅所挂彩灯从“0”～“9”依次点亮。
当IC2的“9”端输出高电平时，此电平信号加至IC3的CP端，使其翻转，IC1的U/D端变成低电平，则IC1从下一个时钟脉冲开始作减法计数，这会使所控彩灯从“9”～“0”依次点亮。当IC2的“0”端输出高电平时，重复上述过程，使IC1又作加法计数。如此下来，不断地重复上述过程，实现了流水彩灯的可逆控制。
另外，电路中调节电位器w可改变彩灯的流动速率，且若适当加大电阻R2值，可使彩灯流动速率低于0.5HZ。
电路中IC1也可选用CC4510，IC2可选用CC4028，IC3可选用CCC4013，但CC4013的管脚排列与C043不同，IC4也可选用C033、C063。
