  • 会识别按动时间、低功耗的电源轻触开关电路
    http://www.ic72.com 发布时间:2008/12/23

    这个电路我不知道该叫什么,暂时按照它的功能这样叫吧,如果您知道或觉得该叫什么比较合适的话,请告诉我:)

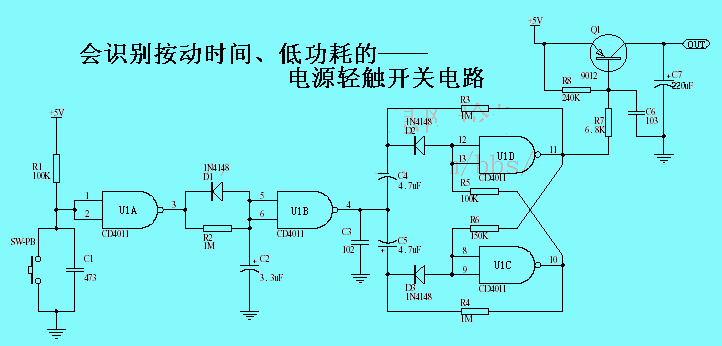

    电路设计在上电时,UD输出高电平,Q1截止,OUT无输出电压。

    在按动(紧)SW-PB时,UA输出高电平,该电平通过R2慢慢地向C2充电,当C2充至UB的阀值时(按电路标称值,需时约3秒),UB输出转为低电平,使后面的双稳电路状态翻转,UD输出低电平,Q1导通,OUT输出电源电压。

    放开SW-PB后,C2通过D1放电,为下一次工作做准备。

    再一次按动时,重复上述动作,双稳电路状态再次翻转,UD又复输出高电平使Q1截止,OUT停止输出。

    如在C2还未充至UB阀值时,就放开SW-PB的话,UA输出转为低电平,C2通过D1迅速向UA放电,由于C2还未充至UB阀值时就通过D1放电,UB的输出状态还是高电平不变,双稳电路无触发信号,该次按键动作无效。

    这也就是说,每次要电路输出状态翻转,需要按紧SW-PB约3秒。

    该电路在静态时功耗很低,只需几uA,很适合应用在采用干电池供电的电路上。
