用可控硅组成的音源切换电路

介绍一种可控硅音源切换电路，不使用集成电路，不占用继电器的触点，线路简单，扩展容易的特点。

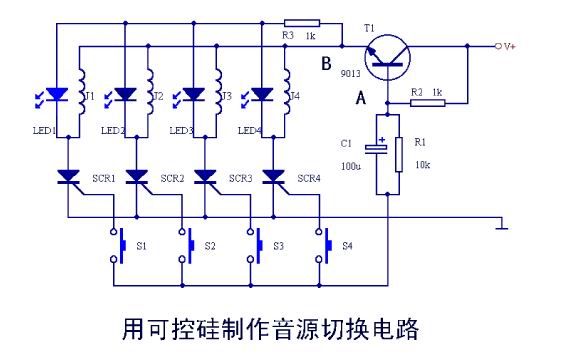

　　当电源接通时，由于SCR1--SCR4的控制极没有触发电流而处于关断状态，J1--J4都不动作。如需J1吸合，则按S1，电流通过R2对C1充电，A点对地来说变为低电位，T1截止。随着对C1的充电，B点的电位随A点电位的升高而升高。这时，由于对C1充电的电流流过SCR1的控制极，所以SCR1导通，J1得电吸合，LED1点亮，松开S1后，由于SCR1的作用，J1保持吸合状态，C1通过R1放电。

　　如果需要J4吸合，由需按S4。由于T1先截止后导通，SCR1因失电而关断，J1复位，而后，SCR4导通，J4吸合，其原理如前所述。同样道理，如需其它继电器吸合，只需按相应的按钮即可。

如需扩展，只需增加由发光管、继电器、可控硅和按钮组成的单元电路即可。
