  • 多路触摸音响报警器(555)
    http://www.ic72.com 发布时间:2008/12/23

    本电路图所用到的元器件:

    555 3CG23 3DG6 33CG23B 3DG12

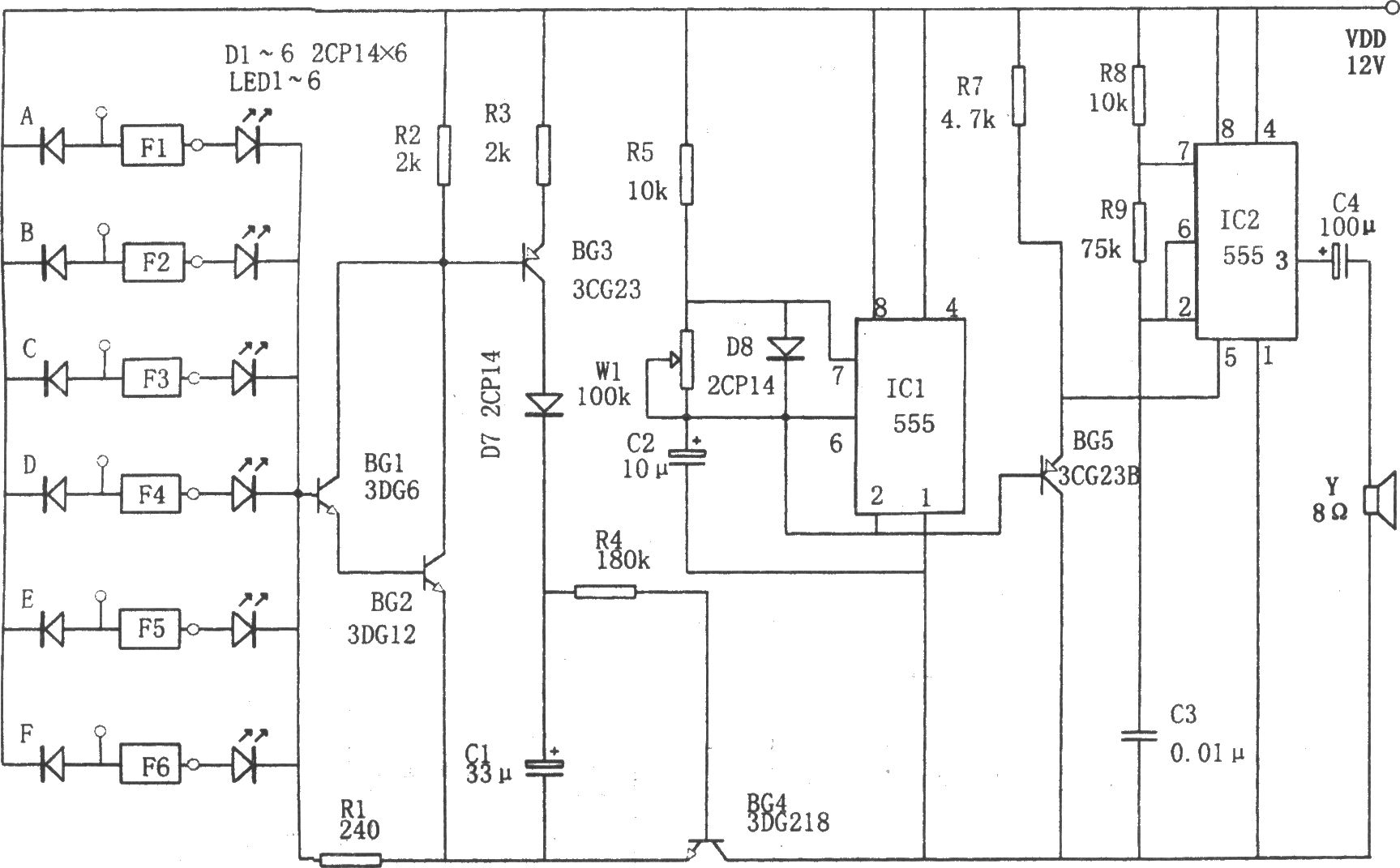

    如图所示为多路触摸音响报警电路。该电路由电源开关电路、音响电路、触摸报警显示电路等组成,可用于六个监视场点的防范、监视。电源开关电路由BG1~BG4组成,音响电路由IC1、IC2组成,触摸报警显示电路由二极管D1~D6、反相器F1~F6、发光二极管LED1~LED6组成。其中IC1与R5、W1、C2组成无稳态多谐振荡器,振荡频率为f=l.44/(R5+2Rw1)C2,调节电位器W1使频率为1Hz左右。IC2与R8、R9、C3组成多谐振荡器,其控制信号来自IC1的输出信号。

    当有人触摸报警线A~F中的任一端时,反相器F1~F6中对应的门电路导通,相应LED发光,BG1~BG4导通,音响电路的地回路接通,相应音响电路接通并发出警车报警声。同时,电容器C2上的充放电锯齿波经BG5管的射极输出后加至IC2⑤脚,以对相应的振荡电路进行控制,该振荡电路3脚的输出信号使喇叭发出“嘀-哒-”的警车报警声。

    在使用时应注意的是:Q端要可靠地接地。
