  • 具有自动拨号功能的防盗报警器(NE555、CD4017)
    http://www.ic72.com 发布时间:2008/12/23

    本电路图所用到的元器件:

    NE555 CCD4017 2CW52 9013 9012 SS2560A

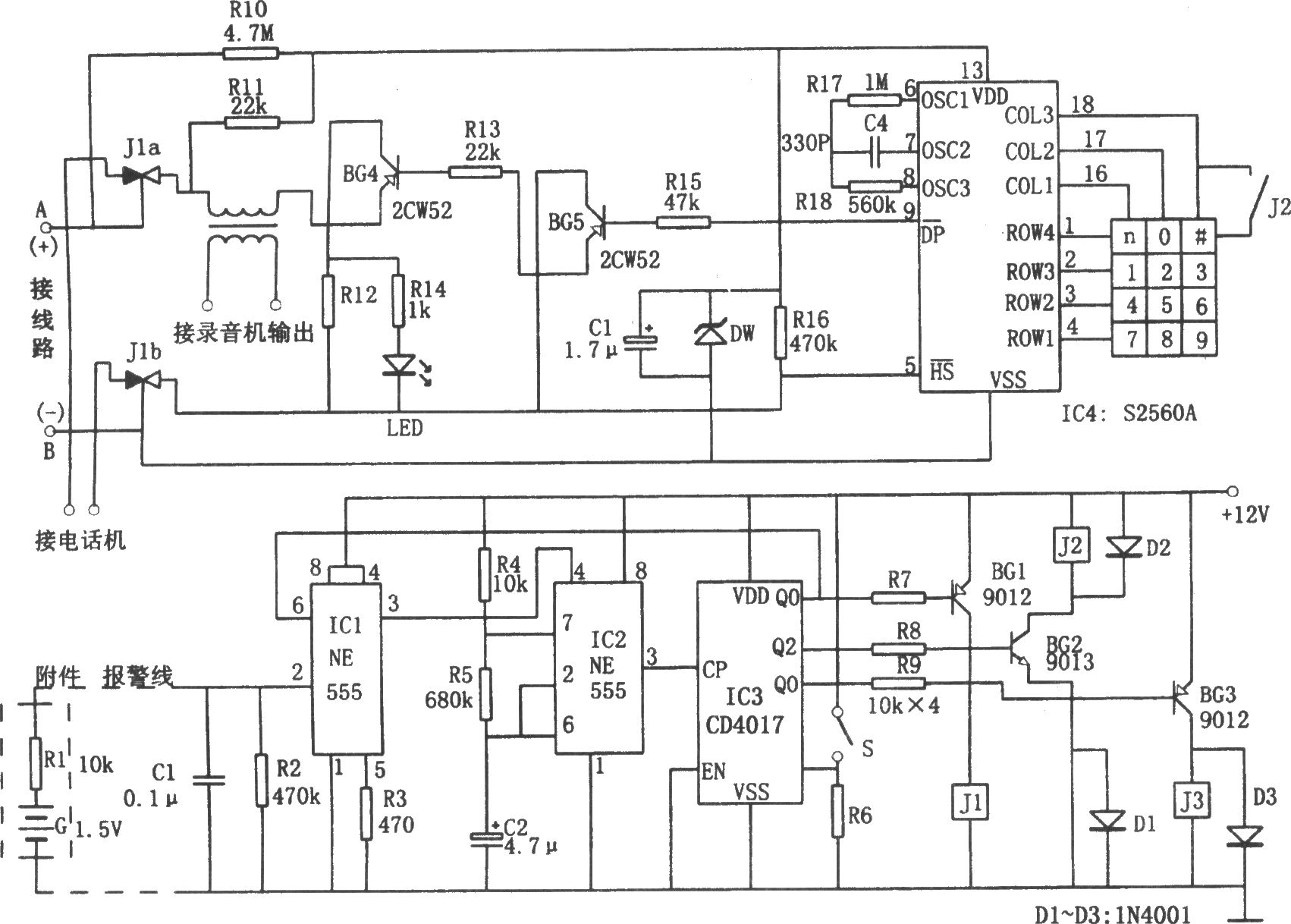

    如图所示为具有自动拨号功能的防盗报警电路。该装置由防盗报警信号检测电路、自动拨号电路和报警音响电路等组成。自动拨号电路由IC4(S2560A)和拨号键盘、BG4、BG5等组成,可存储20位数码。防盗报警信号检测电路由R 1、1.5V电池和IC1、IC2等组成,一旦报警线被碰断,则IC1(NE555)②脚为低电平,使555置位并自③脚输出高电平,从而使IC2与R4、R5、C2组成的多谐振荡器起振,振荡周期为T=0.693(R4+2R5)C2,图中所示参数对应的振荡周期约为6秒。同时IC2的周期脉冲又作为IC3(CD4017)脉冲分配电路的时钟CP。在时钟CP的作用下,Q0输出的低电平又使IC1复位、自锁,且③脚锁定输出的高电平,同时管子BG1导通,J1吸合,自动完成“摘机”操作。在第二个脉冲CP作用下,Q2输出一高电平,使管子BG2导通,J2吸合,将自动拨号电路的重拨键#接通,通过BG4、BG5及电话线,将电话机集成块内预先存放的电话号码发往交换机,发送号码时间为18秒。在第六个CP时钟后,脉冲分配器IC3 12脚(C0)转为低电平,使BG3导通,J3吸合,并将录音机或报警器启动,发出报警音响。在第10个CP时钟后,IC3 12脚(C0)及Q0(③脚)变成高电平,使BG1、BG3导通,J1、J3释放,从而使电路挂机。该电话装置是利用电话机自动向值班室或110报警电话拨号并报警的。

    芯片S2560A是一种双运放和电压基准电路,其工作电压为35V,工作温度为-25~85℃。
