本电路图所用到的元器件：

555 EPT100 22N2222

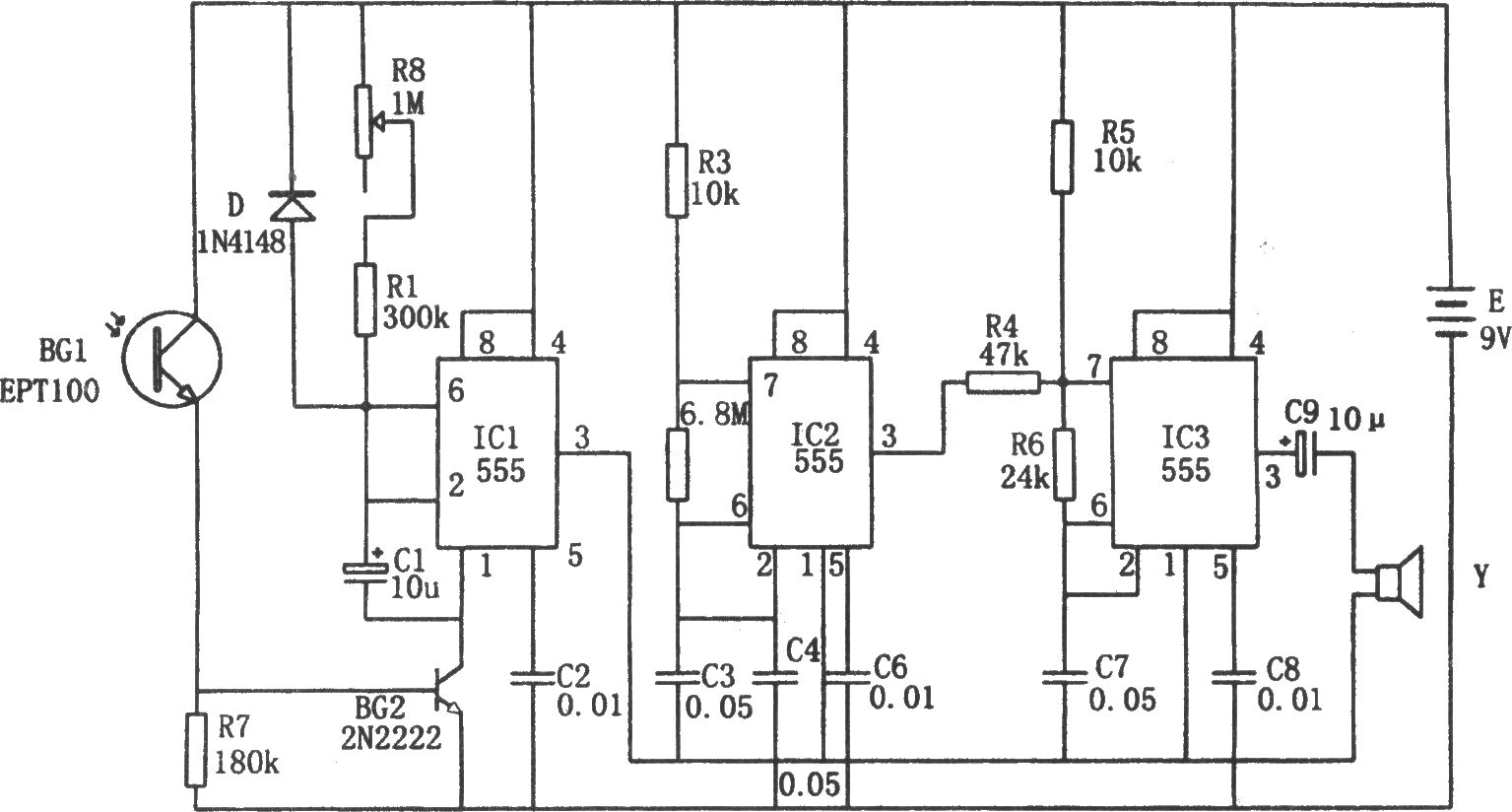

如图所示为电冰箱开门报警电路。该电路主要由以时基电路555为核心组成的单稳态触发器IC1、无稳态多谐振荡器(IC2、IC3)等组成。

当电冰箱开门或门未关紧时，电冰箱内的照明灯就会点亮，光敏晶体管BG1因受光照而触发导通，相应使BO2饱和导通，于是IC1①脚电位接近于地电位。又因电容器C1两端起始电压为0，从而使IC1②脚和⑥脚为低电平，单稳态触发器自IC1③脚输出高电平。相应IC2、IC3①脚均为高电平，从而使IC2、IC3都处于截止状态。与此同时，电容器C1进行充电，当C1充满电后，IC1③脚和⑥脚的电位大于1/3Vcc，IC1③脚变为低电平，从而使IC2、IC3开始正常工作，扬声器发出报警声。

由于人们开启电冰箱存取食物的平均时间为8秒，报警延迟时间可选在4～7秒之间，此值可通过调整电阻R8来实现。关门后，电冰箱内的灯灭，C1通过D1和IC1的内阻放电，相应使IC1复位。在黑暗中BG1的集-射极问具有高阻抗，使BG2管截止，对应漏电流很小。

为使电冰箱门打开，本电路放在电冰箱内的位置应使光敏三极管BG1对准箱内的灯光，以使BG1在电灯亮时能及时采光。

本报警器通过告知人们开门时间过长或电冰箱门未关紧来避免箱体内的冷气大量溢出，以节约因需要对流进去的热空气重新制冷而耗的电能。
