本电路图所用到的元器件：

9013 8050

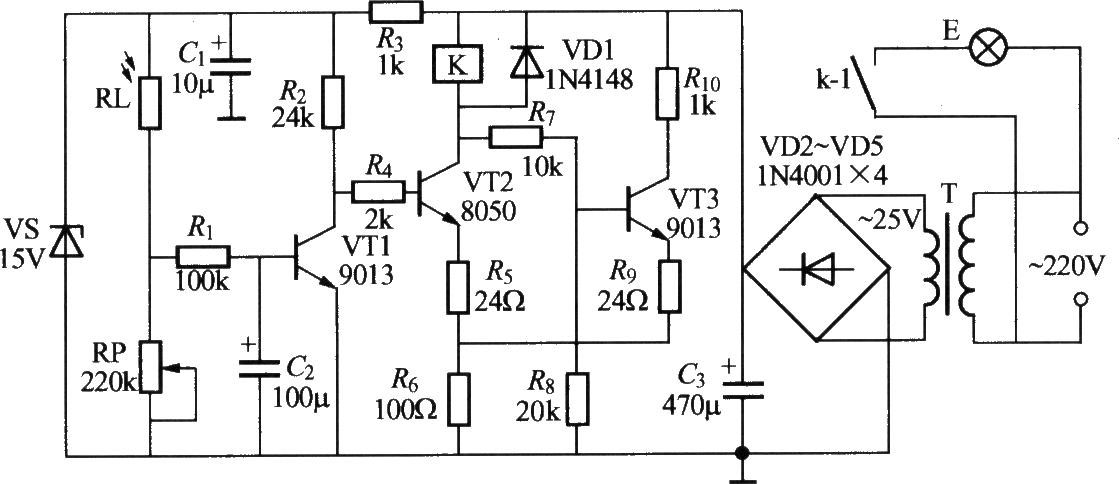

如图所示是一个性能良好的光控自动路灯电路，它具有灵敏度高、性能稳定和抗干扰性能好等特点。图中，R1、C1组成干扰脉冲吸收电路，可防止夜间短暂光线照射或白天落叶、飞纸等短暂遮挡等因素使电路发生误动作。T采用220V/25V、25VA优质电源变压器，要求长时间通电不发热。K可采用JJQX-13F、DC24V触点容量为AC220V、15A中功率电磁继电器。
