本电路图所用到的元器件：

NE555

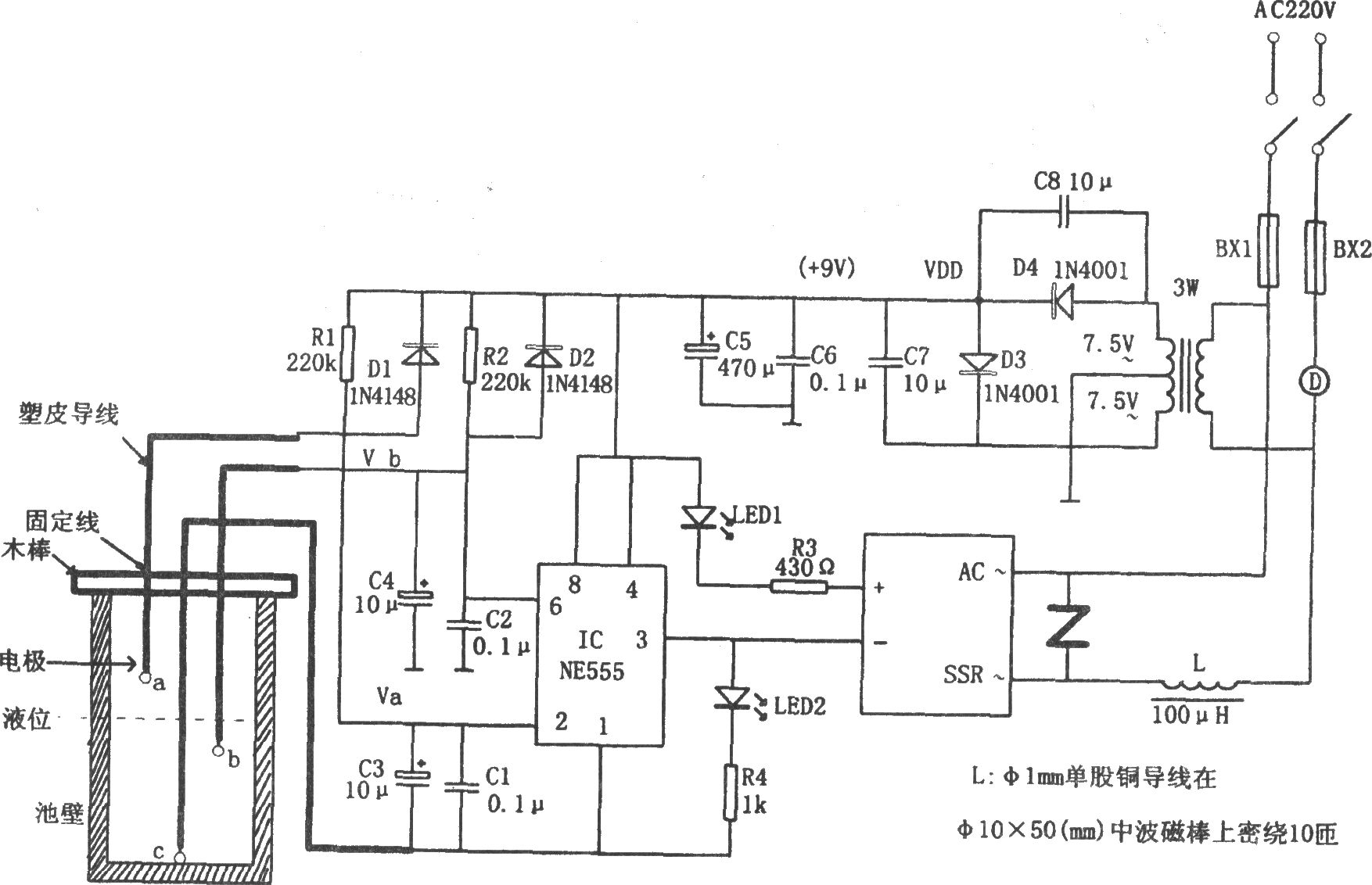

如图所示为农用液位自动控制电路。该控制电路由降压整流电路、RS触发器、固态继电器(SSR)控制电路等组成。其中降压整流电路为整个控制电路提供VDD=+9V的直流电压。

当水池内无水时，若刚接通电源，则因C3上电压不能突变而使IC(555)②脚为低电平，555被置位，3脚输出的高电平使SSR截止，电机D不运转。此时C3、C4分别通过R1、R2进行充电，当C4上电压充到2/3VDD时，IC复位，③脚输出的低电平使SSR内部的光电耦合器将交流220V电压接通，电机D因得电而运转抽水。当水位上升至b探极时，C4通过水进行放电，但555仍输出低电平，电机D继续转动。当水位升至探极a时，C3通过水进行放电，当C3放电到使②脚电位低于1/3VDD时，555置位，3脚输出的高电平使SSR截止，电机D闼无电而停转，液位开始下降。当b探极露出水面时，C4又充电，重复上述过程。这样周而复始，使液面保持一定的高度。

SSR为交流过零型固态继电器，其内部为光电耦合器，使控制端与输出端隔离，完全可靠。

该控制电路除可对农用液位进行自动控制外，还可对水塔液位等进行自动控制。
