本电路图所用到的元器件：

NE555 33DG201 3DG2

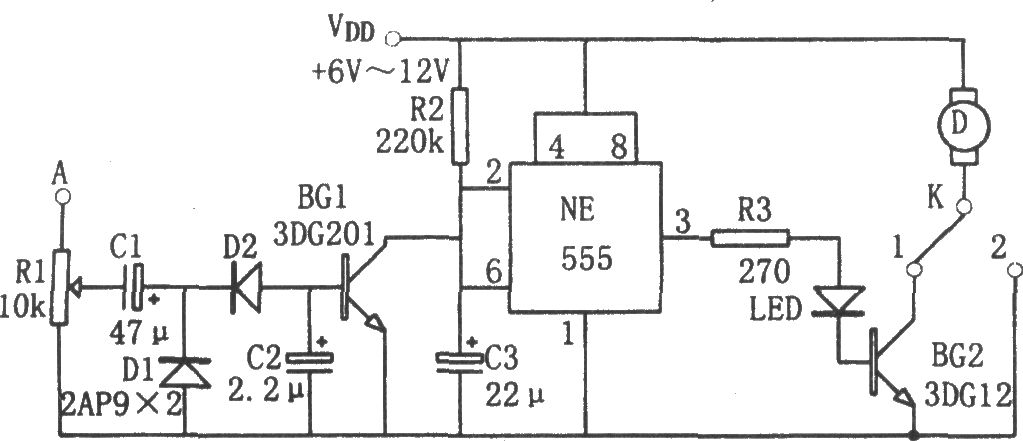

如图所示为保持录音连续的声控电路。该电路核心为由555和R2、C3组成的单稳态延时电路。录音信号由A端输入。当A端无录音信号输入时，晶体管BG1截止，使555⑥脚为高电平，555复位，由3脚输出低电平，相应BG2截止，电机D停转，不录音。当A端有录音信号输入时，D1、D2、C2进行倍压整流，相应BG1饱和导通，②脚呈低电平(<1/3VDD)，使555置位，③脚输出高电平，从而BG2饱和导通，电机D因得电而运转，进行录音。当短暂时间内无音时，555不会马上翻转，只有当C3通过R2充电到⑥脚的阈值电平2/3VDD时，555才会翻转复位，③脚输出低电平，这一段延迟时间为td=1.1R2C3，图示参数对应约为5秒。图中开关K为手控录音开关，置“1”端为声控录音。

本电路使电机在语音停顿的时间里(不超过5秒)继续运转、录音；超过延迟时间，便自动停转。这样既保持了录音的连续性，又不致出现录音空白段。
