本电路图所用到的元器件：

NE555 KKD9561 RD627 D533 μA741

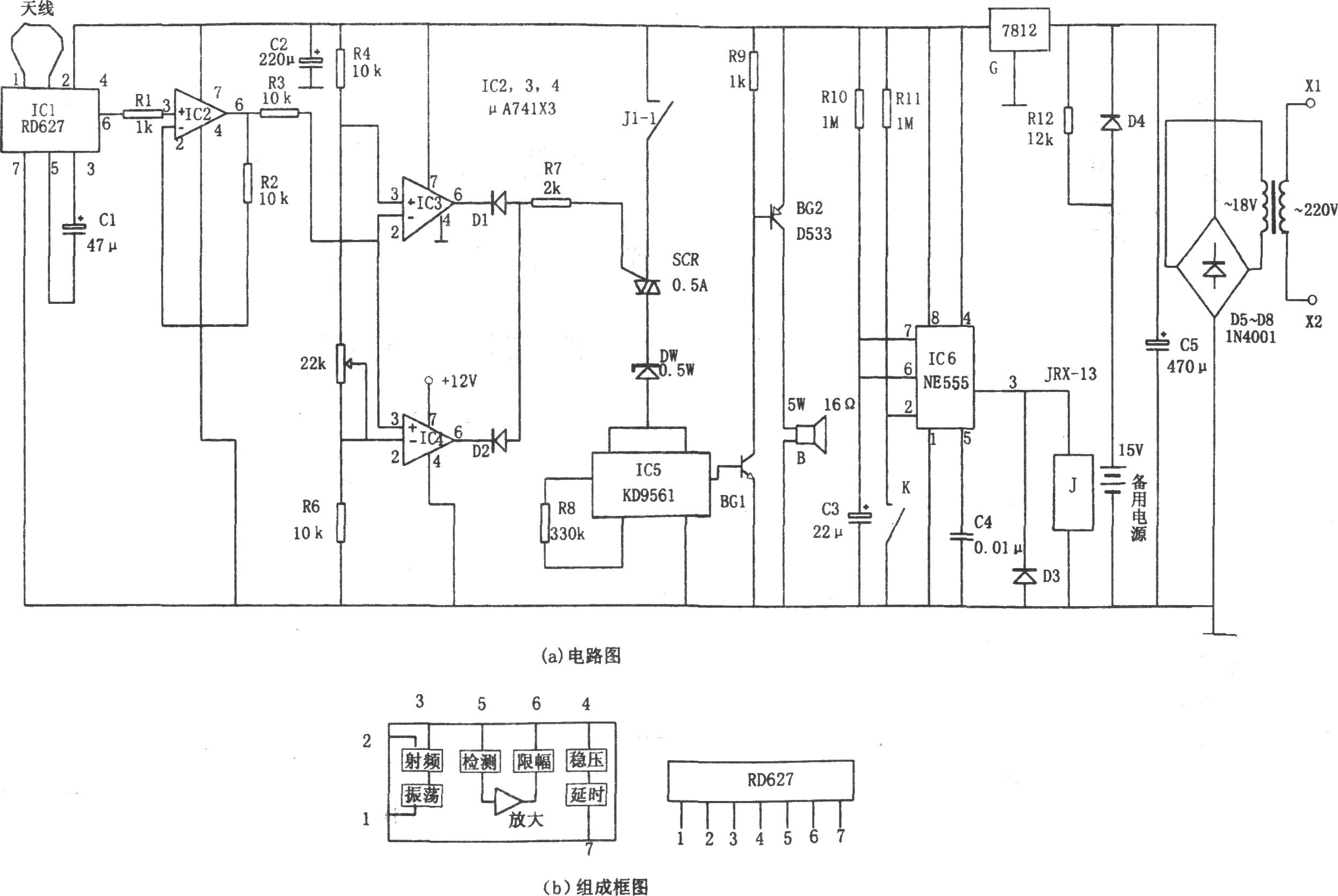

如图所示为微波防盗报警电路。该电路包括多普勒频移传感器集成电路IC1、电压比较器、触发单稳及延时电路、音响集成电路IC5等组成。当有移动目标出现时，因电磁波的回波与发射波之间存在频移，故多普勒频移传感器IC1将输出与目标移动时产生的多普勒频率成正比的直流电平，从而进行检测、报警。其中微波防护区约为100平方米。多普勒频移传感器IC1采用RD727模块，其内部组成框图和外形如图(b)所示。

图(a)中的运放IC2为缓冲放大级，运放IC3、IC4组成窗口电压比较器，当目标在防护区内移动时，IC3和IC4输出低电平，触发可控硅SCR导通，相应地音响集成电路IC5因得电而发出警车报警音响。

单稳延时电路由IC6和R10、C3等组成，延时时间为td=1.1R10C3，图中所示参数所给出的延时约为25秒，用于操作者调机或开机后离开现场。开机25秒钟以后，因继电器J的释放，常闭触点J1-1将可控硅SCR的T1极导通，使报警器处于守护报警状态。
