本电路图所用到的元器件：

TTWH8751

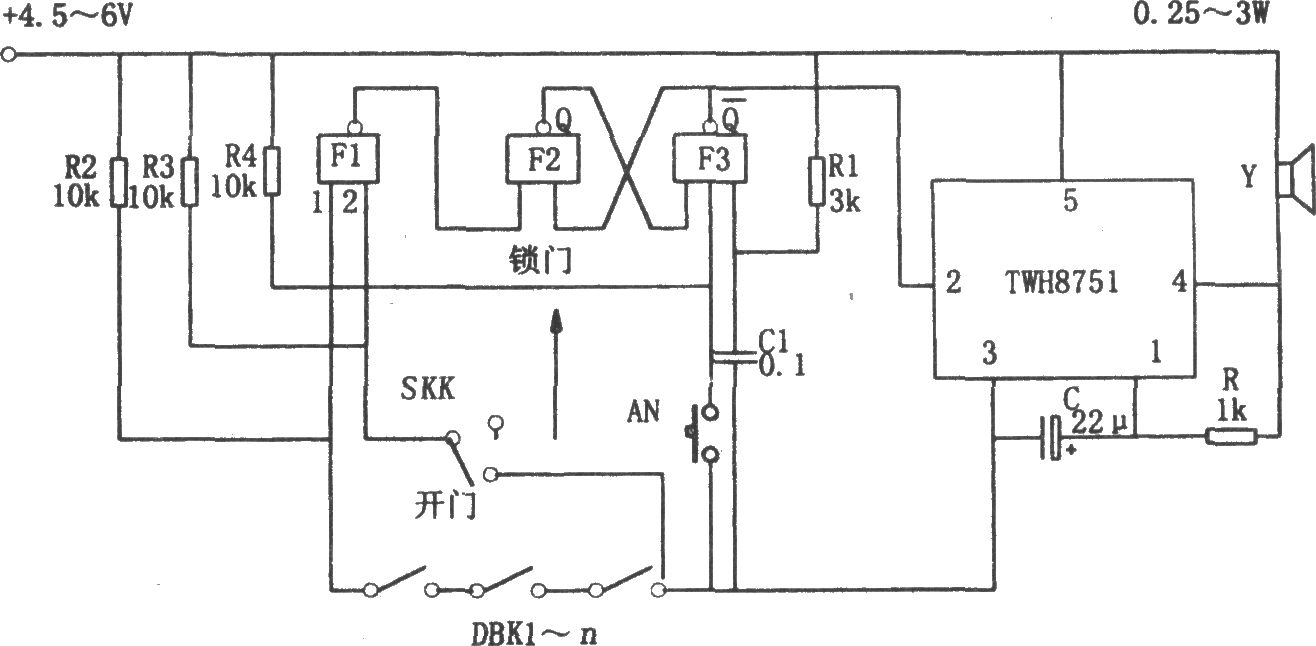

如图所示为锁控防盗报警电路。该电路由RS触发器、选通振荡器、报警电路等组成。其中RS触发器由与非门F2、F3组成，选通振荡器由集成电路TWH8751和R、C组成。

当SKK在“锁门”位置时，与非门F1的2输入端为高电平，由F1直接反映出DBK1-n的状态，若DBK1-n中有一个开路，则F1输出低电平，使RS触发器置“1”(Q为高电平，Q非为低电平)，相应TWH8751的选通端②脚为低电平，触发振荡器开始振荡，振荡信号使扬声器发出报警声。

当SKK在“开门”位置(即用钥匙正常打开门锁)时，F1的输入端②脚为低电平，从而F1的输入端被封死，RS触发器被复位(Q为低电平，Q非为高电平)，相应TWH8751因选通端②脚为高电平而不发生振荡，报警器不工作。此时，主人可以随意地去动用DBK1-n所监视的所有物品。当主人锁门离去后，报警器会自动恢复正常工作。消警时，先用钥匙打开门锁，再按一下AN即可。
