本装置在点燃煤气后便处于检测状态，一旦煤气灶自行熄火时，能自动连续点火并发出音乐报警。

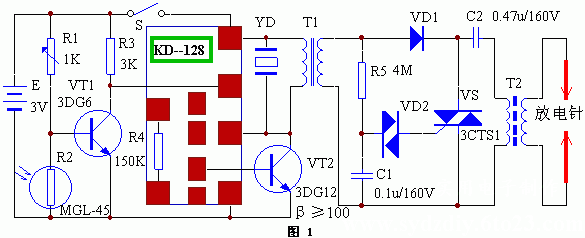

电路原理见图1。开关S与煤气灶开关联动。当打开煤气时，开关S闭合，如果此时煤气未被点燃，则光敏电阻R2处于高阻状态，三极管VT1导通，触发音乐集成电路工作，发出音乐。同时变压器T1升压输出一峰值达120Vpp的脉冲电压，经R5经C1充电，并经VD1经C2充电。当C1达到一定电压时，触发管VD2导通，可控硅导通，使已充电的C2通过T2初级和可控硅放电。结果在T2的次级感应出5－10kV高压，由放电针尖端放电，点燃煤气。煤气点燃后，光敏电阻受火焰照射阻值下降，致使VT1截止，音乐奏完后停止，放电亦停止。从电路分析可看出，当煤气火焰再次熄灭后，电路又会自动连续点火，并发出音乐报警。

元器件清单见下表:

编　号 名　称型　号数　量R1电阻1K1R2光敏电阻MGL－451R3电阻3K1R4电阻150K1R5电阻4M1C1金属化低介电容0.1u/160V1C2金属化低介电容0.47/160V1VD1整流二极管IIN40041VD2触发二极管DB－31VT1晶体三极管3DG6 β≥801VT2晶体三极管3DG12 β≥1001VS双向可控硅3CTS11YD压电陶瓷片加助声腔1IC音乐集成电路KD－128或其它10秒左右的1S行程开关见表下文字1

本装置耗电极小，一般两节5号电池可使用半年以上。开关S可采用适当的行程开关与煤气灶开关安装在一体。音乐集成电路可采用奏乐10秒钟左右的任何一种。光敏电阻选用MGL－45型，制作时将其固定于一圆管中，安装在距火焰10cm处并对准火焰。T1用半导体收音机的输出变压器，倒过来使用。VD1用耐压大于200V的整流二极管。VD2为触发管。C1、C2的值决定放电强度和速度。可控硅用小触发电流的3CTS1、耐压400V。T2可用12吋电视机行输出改制，去掉原低压部分，用Φ＝0.35mm的高强度漆包线在原骨架上绕15匝；次级用原高压包去掉整流管即可。放电针用自行车幅条自制，将幅条一端磨尖，两放电针之间以5mm为宜。将开关S引出与煤气开关联动，调整R1使VT1分别在有无火焰时截止和导通。点火器安装在煤气灶的空闲位置，放电针对准煤气喷口。
