本电路图所用到的元器件：

9014 MMCR100-6

光控电子开关，它的“开”和“关”是靠可控硅的导通和阻断来实现的，而可控硅的导通和阻断又是受自然光的亮度（或人为亮度）的大小所控制的。该装置适合作为街道、宿舍走廊或其它公共场所照明灯，起到日熄夜亮的控制作用，以节约用电。

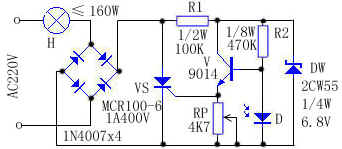

工作原理：电路如上图所示，220V交流电通过灯泡H及整流全桥后，变成直流脉动电压，作为正向偏压，加在可控硅VS及R支路上。白天，亮度大于一定程度时，光敏二极管D呈现底阻状态≤1KΩ，使三极管V截止，其发射极无电流输出，单向可控硅VS因无触发电流而阻断。此时流过灯泡H的电流≤2.2mA,灯泡H不能发光。电阻R1和稳压二极管DW使三极管V偏压不超过6.8V，对三极管起保护作用。夜晚，亮度小于一定程度时，光敏二极管D呈现高阻状态≥100KΩ，使三极管V正向导通，发射极约有0.8V的电压，使可控硅VS触发导通，灯泡H发光。RP是清晨或傍晚实现开关转换的亮度选择元件。安装与调试：安装时，将装焊好的印制板放入透明塑料盒内并固定好，将它与受控电灯H串联，并让它正对着天幕或房子采光窗前较明亮的空间，避免3米以内夜间灯光的直接照射。调试宜傍晚时进行，调节RP阻值的大小，使受控电灯H在适当的亮度下始点亮。
