本电路图所用到的元器件：

556 3DG6

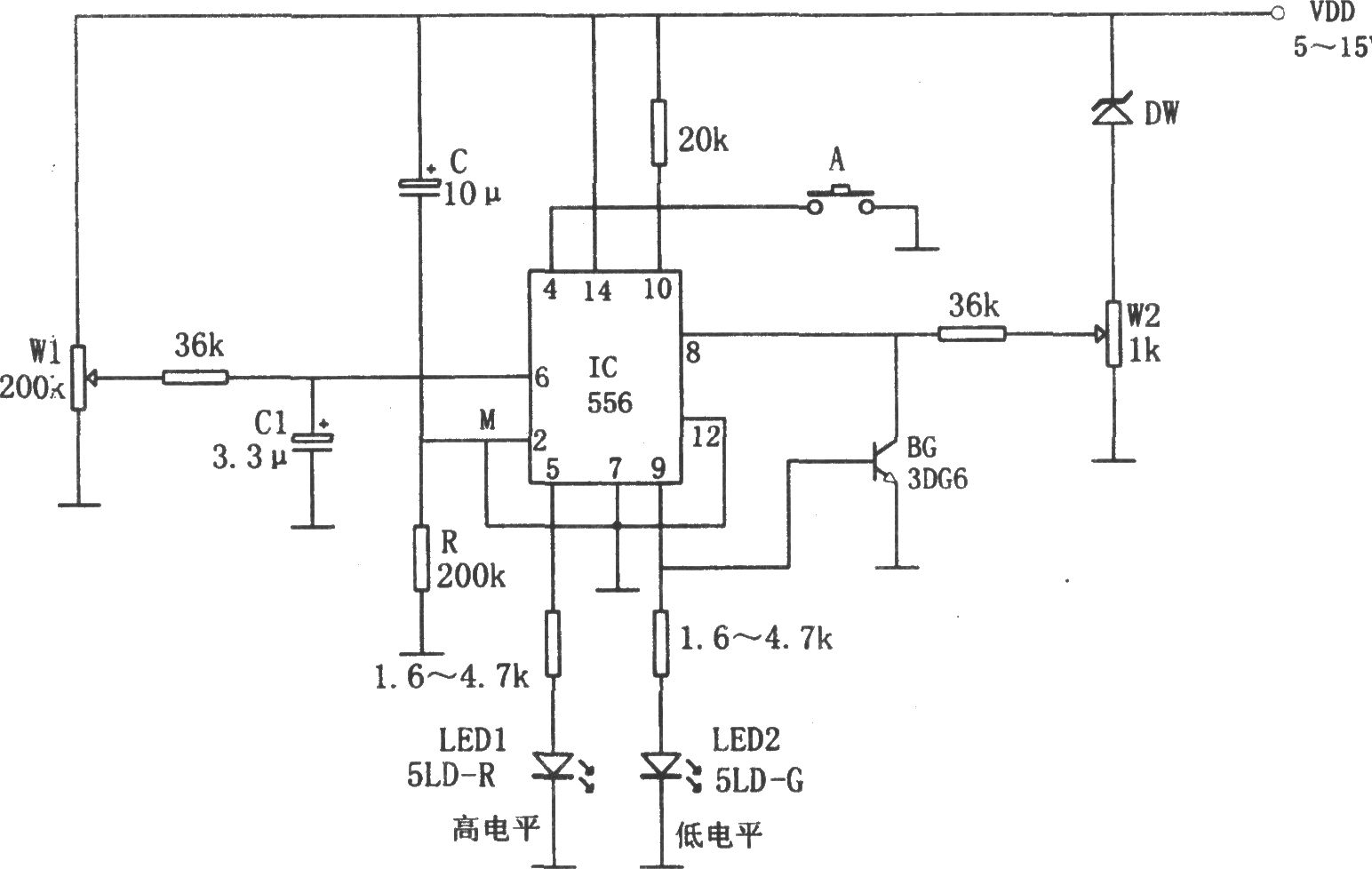

如图所示为电源电压高、低限报警电路。该报警器由高限报警电路和低限报警电路两部分组成。右侧为低限报警电路：在电源电压接近低限(但仍为正常)情况下，调节电位器Wz，使556 8脚电位稍大于1/3VDD。当电源电压向下偏移使⑧脚电位降到小于l/3VDD)时，556 ⑨脚便发生翻转，输出高电平，从而使低限告警发光二极管LED2发光。同时，因晶体管BG与⑨脚相连，故管子饱和导通，相应又使8脚钳位于低电平。稳压管Dw的稳压值应选择为稍低于2/3VDD值。

左侧为高限报警电路：调节电位器W1，使电源电压在接近高限电压(但仍为正常)情况下，556⑥脚电位稍高于l／3VDD值，此时左侧电路输出(⑤脚)为低电平。当电源电压瞬间升高时，因C1两端电压不能突变，即C，的电压相对于556的基准电压(1／3VDD)变低，则电路发生翻转，⑤脚输出为高电平，此时高限告警二极管LED1发光，告知超限。图中A为复位开关。按下时，强制复位，使电路输出低电平。

本电路适用于在电源电压波动时及时发光报警、进行监视，从而保证直流电压稳定度比较高的场合。
