本电路图所用到的元器件：

EER1211

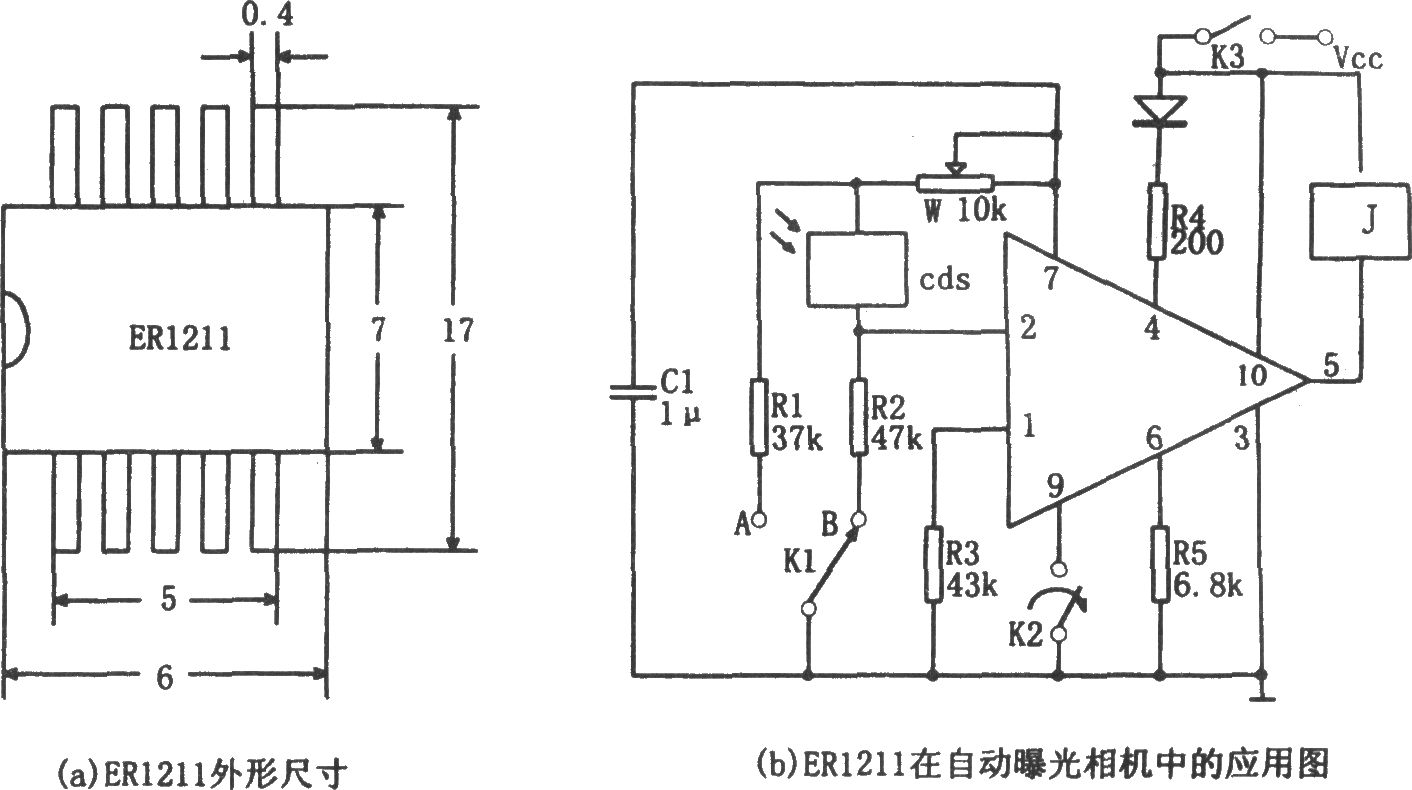

如图所示为用ER1211专用集成电路做自动曝光控制器电路。ER1211是自动照相机中的自动曝光控制专用集成电路。其管脚排列如图(a)所示，①为电源电压监测，②为低照度监测，③接地，④照度警告输出，⑤继电器驱动输出，⑥曝光延时装置，⑦曝光延时输入，⑧自动调焦控制，⑨曝光控制，⑩电源Vcc。

ER1211的额定工作电压为3V，但当Vcc≥2.1V时仍能正常工作，曝光延时误差不大于±5％；而当Vcc<1.7V时，电路停止工作。继电器不动作，机械执行机构被锁住，快门按不下。

ER1211应用电路如图(b)所示。快门按钮K2与电源开关K3联动，当上紧快门的快门按钮被按下半程时，K3接通，电容器C1被充电，当C1上电压被充到Vcc时，⑤脚输出低电平，使继电器J吸合，此时快门处于准备状态。当快门按钮被全部按下时，快门的机械脱机释放，打开快门叶片，曝光开始I同时，开关K2被控制关断，C1经电位器W、光敏电阻cds和电阻R2放电，使⑦脚电位逐渐降低，当C1放电到使⑦脚电位低于曝光延时预置⑥脚的电位时，⑤脚输出高电平，使继电器J释放，快门叶片闭合，曝光结束。

当快门按钮K2处于半程被按下状态时，如果被摄环境的光照度低于极限值(V2≤V6-0.2V)，④脚就输出低电平，低照度警告灯LED亮。与闪光灯联动的选择开关K-在闪光灯被打开时接到位置A处，相应C1通过W、R1进行放电，曝光时间(放电时间)固定，即使闪光灯自动测光电路不工作。
