本电路图所用到的元器件：

555 3DK4

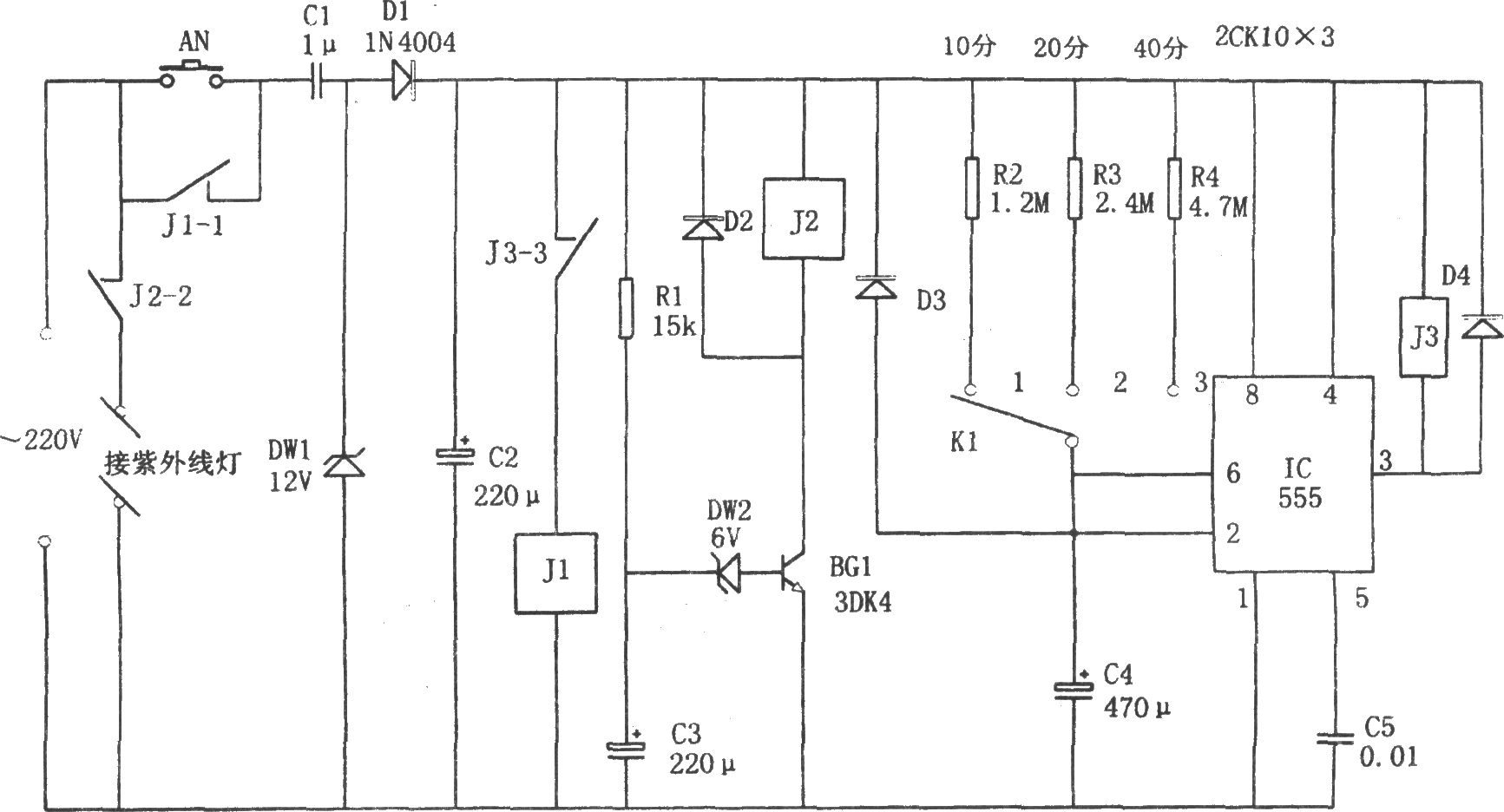

如图所示为用于EPROM擦除的自动控制电路。该电路由降压整流电路、延时启动紫外线电路、定时电路等组成。其中降压整流电路为整个控制电路提供+12V的直流电压。

电路中J3-3为常闭触点，按一下按钮AN，J1通电吸合，触点J1-1接通自保。延时启动紫外线电路由晶体管BG1、稳压管DW2、C3、J2等组成。当C3通过R1充电到使DW2击穿时，BG1导通，继电器J2吸合，使触点J2-2闭合，紫外线灯因得电而开始对EPROM进行擦除。擦除的定时长短由IC(555)定时电路中的Kl对应的定时挡决定。

开机定时单稳电路由IC和R2～R4、C4、J3等组成。开机时，C4两端电压不能突变，使555因②脚为低电平而发生置位，③脚输出的高电平使J3不动作。当C4充电到超过2/3VDD时，555因⑥脚为高电平而发生复位，③脚输出的低电平使J3吸合，触点J3-3断开，J1无电使触点J1-1断开。相应J2无电使触点J2-2断开，紫外线灯灭。对应的紫外线灯(亮)的擦除时间由555定时电路的充电时间常数决定。即td1=1.1R2C4，约10分钟；td2=1.IR3C4，约20分钟；td3=1.1R4C4，约40分钟。

本电路通过定时器、继电器等的控制作用实现了对EPROM的擦除功能。
