  • 反相器构成的正弦波发生器
    http://www.ic72.com 发布时间:2008/12/23

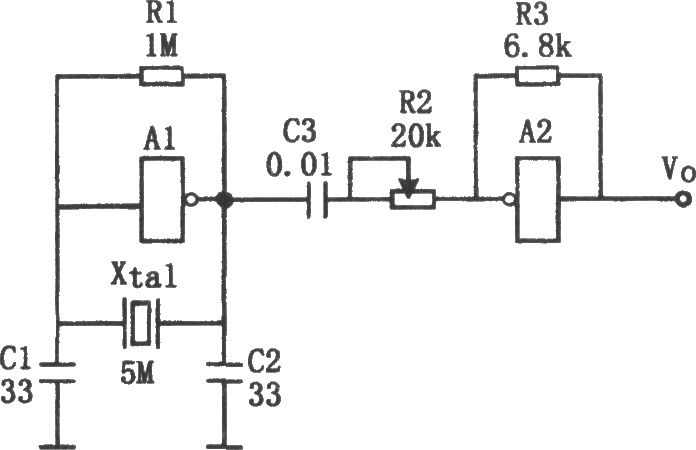

    如图所示为反相器构成的正弦波发生电路。该电路可获得几兆赫以上高稳定性的正弦波。图中A1和晶振组成振荡电路,A1的输出再经缓冲器A2后输出正弦波信号。电路中,A1为线性放大器,整个电路工作于放大状态。由于采用的晶振特性不同.电路输出频率和电压有所不同,而R2可用来进行波形调整。为了获得准确的振荡频率,可在电容C1两端并联半可变电容进行微调。电路的振荡频率由晶振决定,改变晶振可改变输出信号频率。
