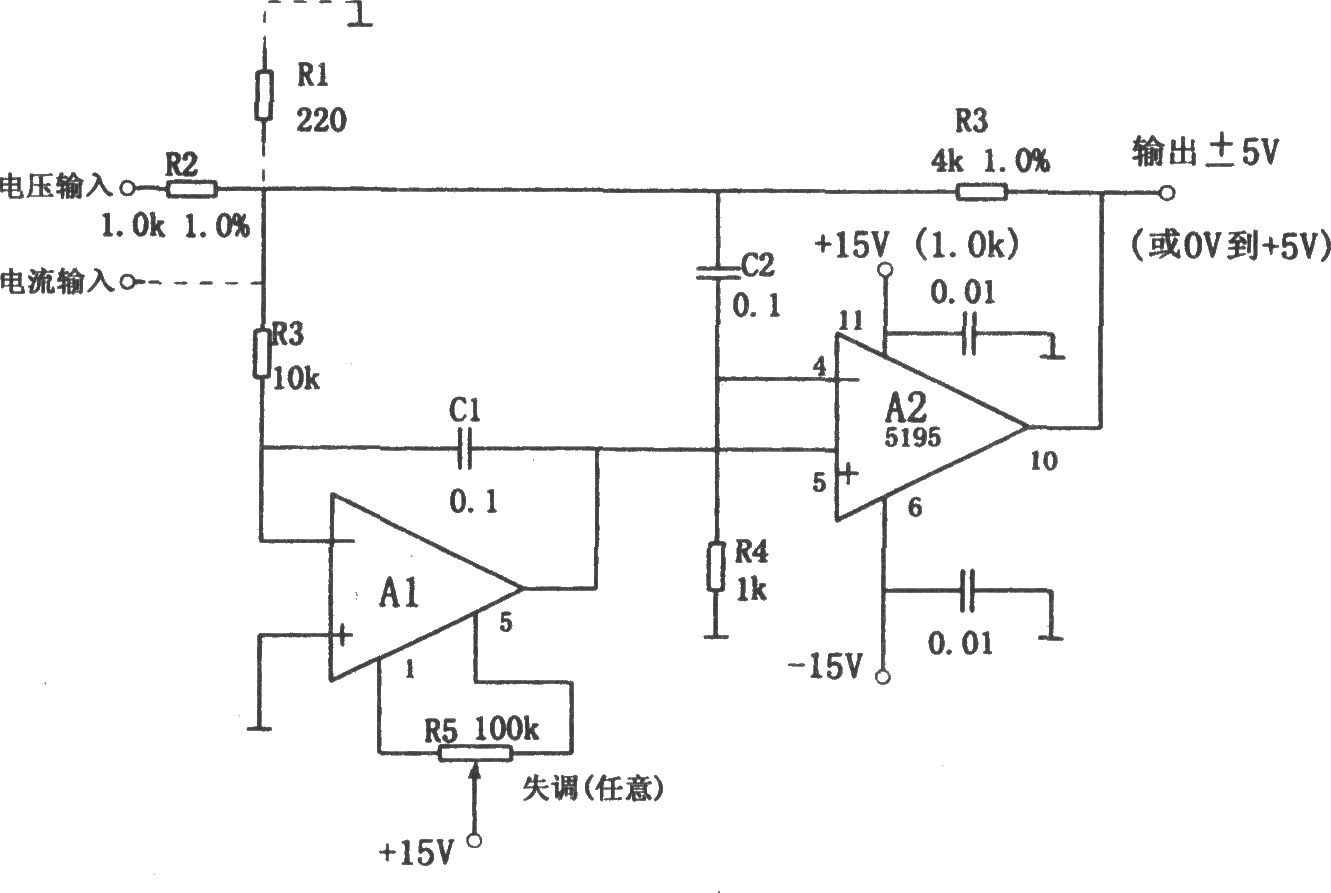

如图所示为高速仪用反相放大电路。该电路采用了HA5195高速宽带集成运放作为输出级，其压摆率高达160V／μs，其增益带宽积(GBP)为150MHz，能对5V输出阶跃电压在100ns内达到0.01％的电平精度，HA5195运放用±l5V电源供电，额定输出摆幅为±5V。电路中的A1是场效应管输入型精密运放HA5170。A1主要解决失调电压及漂移问题，A2提供较高的速度和带负载能力，由此电路的综合性能能更好地满足使用要求。

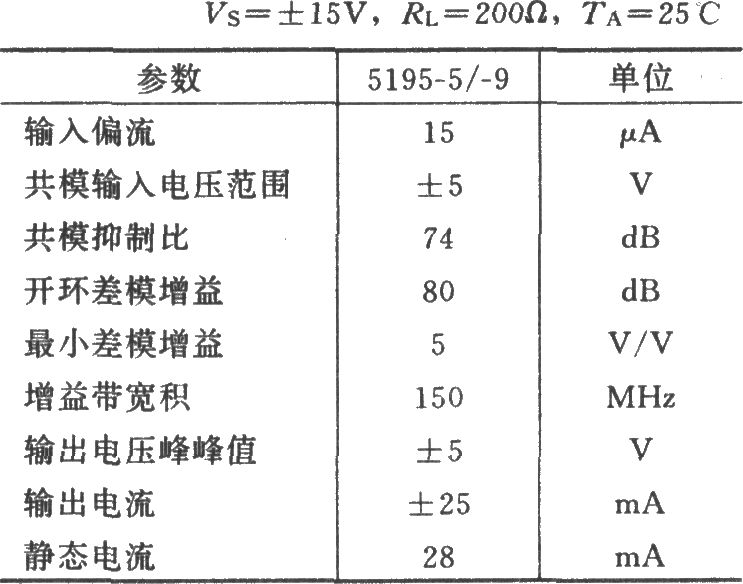

HA5195集成运放的主要参数(典型值)：

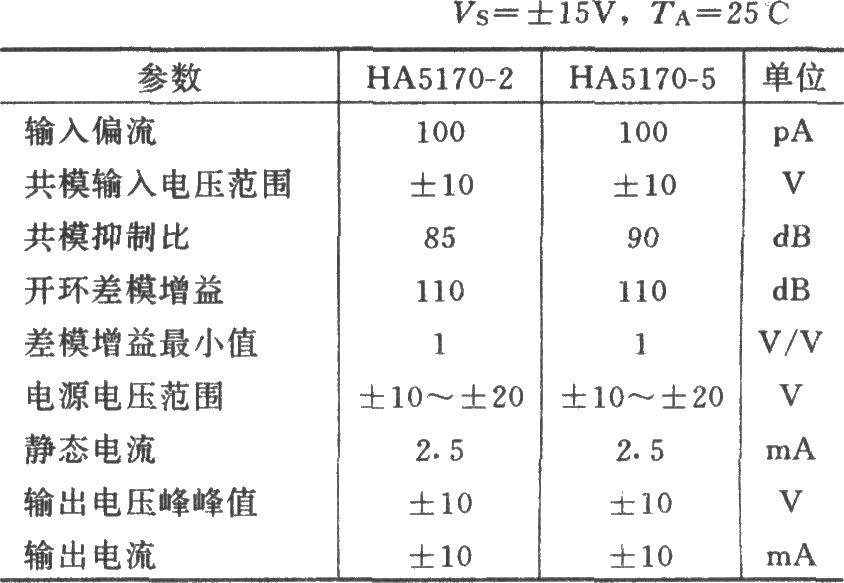

HA5170集成运放的主要参数(典型值)：
