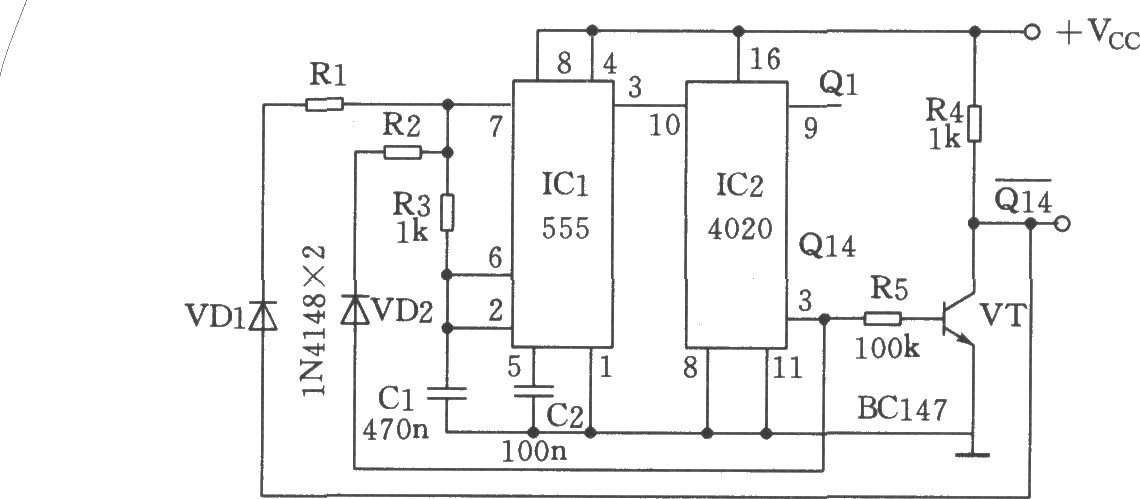

用555定时器IC组成的多谐振荡器，其频率和占空比均可独立调节，但如果需要通／断周期很长，就必须采用容量很大的电容器。如图所示的电路则不需采用大电容，同样也可灵活调节通／断周期，其最长周期可达数小时。用14级二迸制计数器CD4020将定器输出分频计数，CD4020的两介输出端Ql4和Ql4在上升沿和下降沿接至Rl和R2，输出独立的通周期和断周期。输出端Ql可用来给输出持续周期的指示。若R2=100k时，Ton≈5分钟；若Rl=1M时，Toff≈50分钟。
