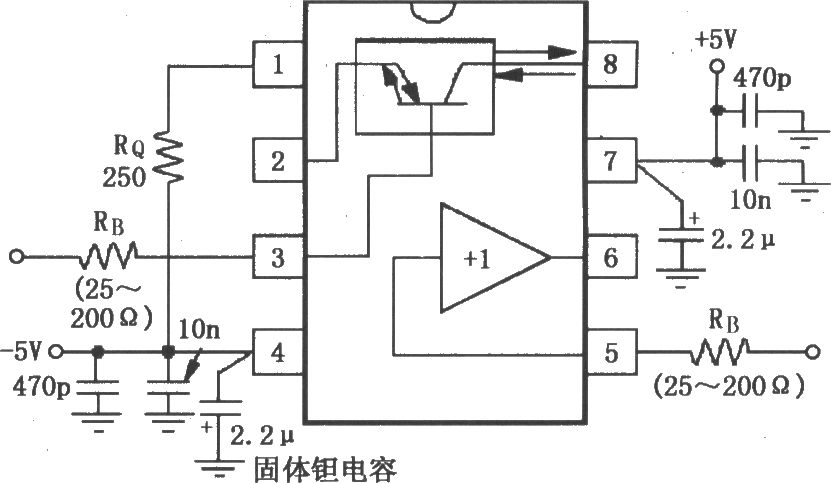

如图所示为OPA660的信号和电源的基本连接电路。该电路为跨导运放OPA660工作时连接电路，信号由3脚输入，放大后由8脚输出电流。电源端要用旁路电容滤波，最好采用固体钽电容作为滤波电容，且设计PCB板时应尽可能使滤波电容靠近电源端。静态电流由1脚与-VCc之间连接外部电阻RQ设定，当变化电阻RQ时影响OPA660内部OTA，控制其带宽、AC性能和跨导。在环境温度25℃时，OPA660规定总的静态电流IQ典型值为20mA，这可以通过设置RQ=250Ω得到。当固定RQ=250Ω时，可处理静态电流IQ的变化范围为16～26mA。在应用电路图中通常不画出RQ，但是正确应用时必须将RQ接上。RQ采用一个固定电阻，可以使温度增加时总的静态电流增加，从而保持跨导和AC性能为常数。
