  • LOG100输入端的基准电流的“T”型网络电路
    http://www.ic72.com 发布时间:2008/12/23

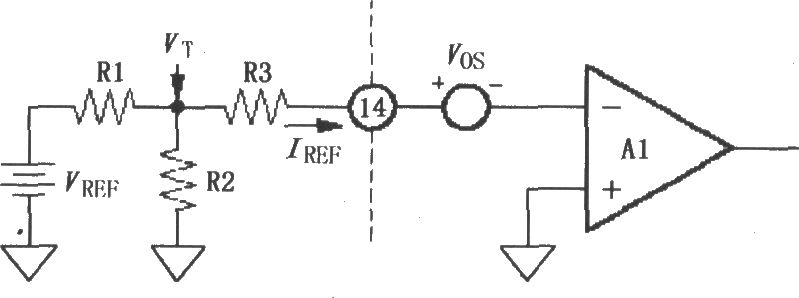

    如图所示为LOG100输入端的基准电流的“T”型网络电路。在应用LOG100时,如果基准电流IREF很小,则往往需要非常大的电阻值来设置IREF。例如,电源为15V,若要求IREF=10nA,则RREF=15V/10nA=1500MΩ。对于如此之大的电阻值,用单个电阻来实现是很困难的。图中采用“T”型网络就是为了解决这个问题的方案。它将大电阻分解为由R1、R2、R3组成的“T”型网络接到输入端(14脚),用分压的方法来减小电阻值,普通电阻即可实现单个大电阻所要求的基准电流IREF设置。该方法同样可用于另一个输入端(1脚)。采用这种方法,要注意有可能引起内部放大器A1的输入失调电压误差,造成14脚实际电压不等于零,而等于A1的输入失调电压,输入失调电压的范围在0~5mV。解决方法是设置R1、R2、R3时,保持VT电压大于5mV,即可使这种影响忽略不计。
