  • OPA660宽带跨导型运算放大和缓冲器
    http://www.ic72.com 发布时间:2008/12/23

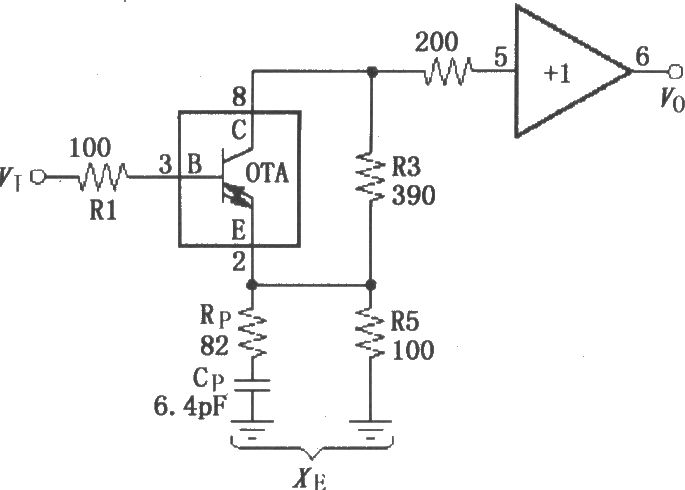

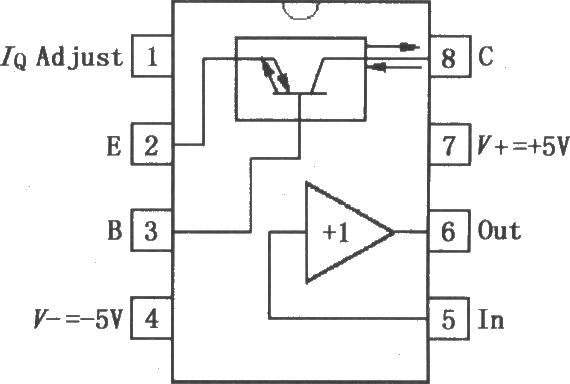

    OPA660是为宽带系统而设计的通用型集成电路,包括高性能视频、RF、IF电路。OPA660内部包含一个宽带双极性电压控制电流源和电压缓冲放大器,电压控制电流源或跨导型运算放大器(OTA)可以被认为是“理想三极管”。像三极管一样,OPA660有三个极:一个高阻输入(基极)、一个低阻输入/输出(发射极)、一个电流输出(集电极)。OTA是自偏置、双极性的,差分输入电压为零时对应输出电流为零。交流(AC)输入以零为中心,产生输出双极性并以零为中心的电流。OTA的跨导可用外部电阻调节,允许在带宽、静态电流和增益之间折中以确定最佳设计。开环缓冲放大器提供850MHz的带宽和3000V/μs的转换速率。像用于基本组件模块一样,OPA660具有简单的AGC放大、驱动LED作为光纤发射光、快速脉冲积分器、快速控制环路放大器、电容性传感器和有效滤波器的控制放大器。OPA660采用8脚塑封DIP和SO-8表面封装,可用于基本行恢复电路、视频/广播设备、通信设备、高速数据采集、宽带LED驱动、 AGC乘法器、纳秒级脉冲积分器、控制环路放大器、400MHz差分输入放大器等。OPA660的引脚排列及其等效电路如图所示。图中的Io=20mA,G=1 R3/2Rs=3。
