  • 高压内部电源隔离放大器ISO113
    http://www.ic72.com 发布时间:2008/12/23

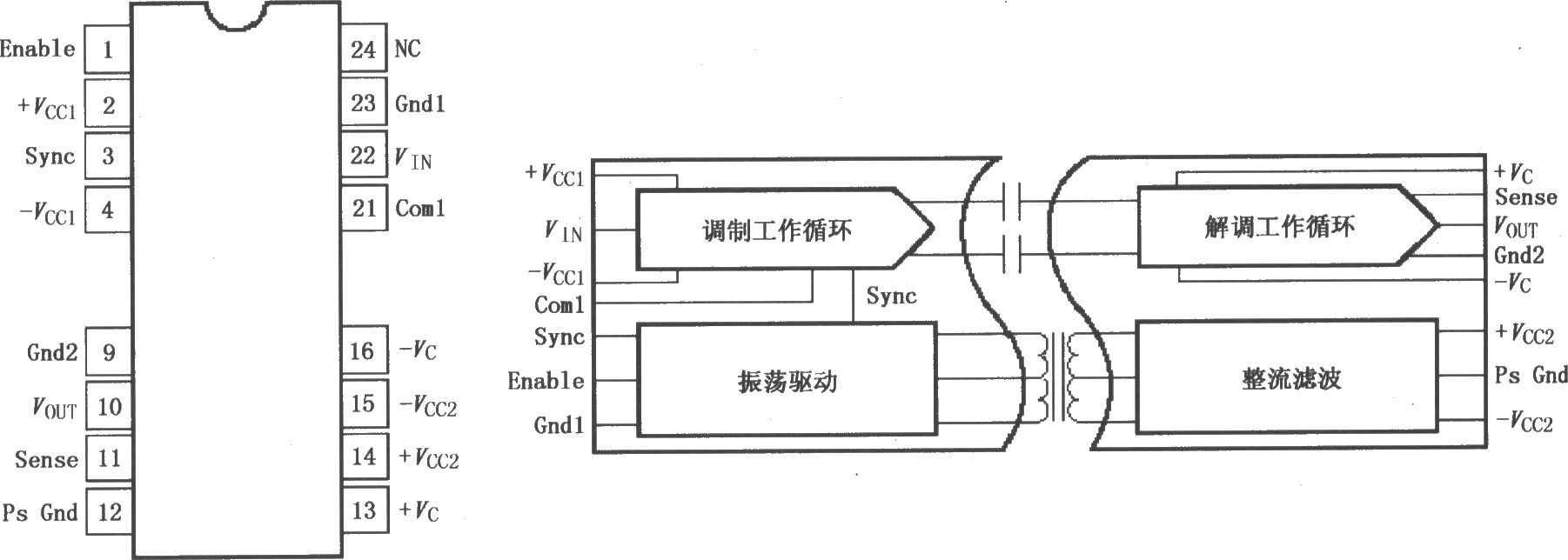

    ISO113输出隔离放大器在一个小的双倍宽度DIP封装内,通过隔离栅提供信号和输出电源,采用侧边铜引脚无密封混合陶瓷封装,内部包括了一个变压器耦合DC/DC变换器和一个电容耦合信号通道。其电源是利用隔离输入侧的外部调整电路提供,一个内部电流限制电路在当变换器对地短路时进行保护,软启动特性限制电源启动时的初始电流,多通道同步可以将TTL时钟信号应用于并行同步侧。在保持信号调制器有效状态下,使能控制开关发送驱动器,可方便地用于低功率应用场合以减小静态电流。其引脚排列及等效电路如图所示。
