1．技术指标

(1)工作频率：500Hz±10Hz；

(2)输出电平：0±2.6dB

(3)输出阻抗：≤l0Ω。

2．工作原理

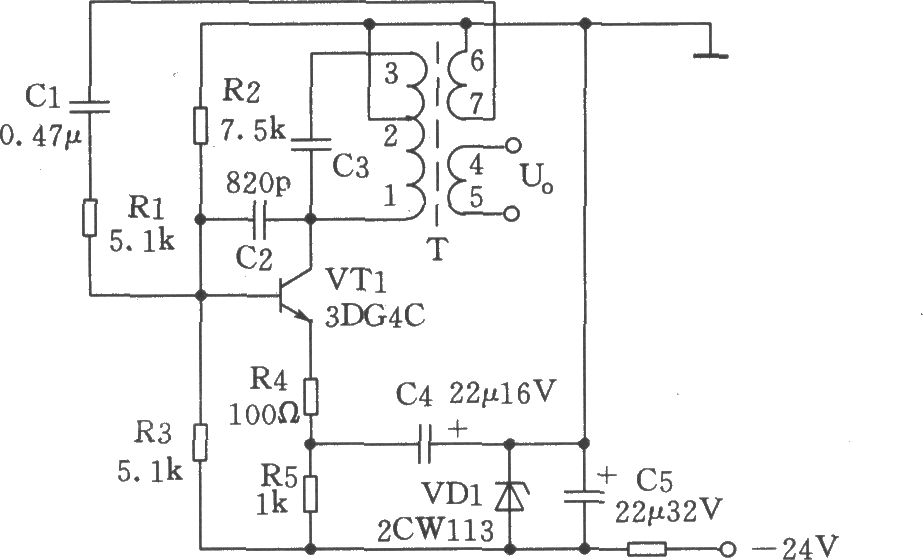

电路如图所示。500Hz振荡器由VTl、T、VDl和电阻、电容等组成。振荡频率由C3、L1-3的并联谐振频率决定，电阻Rl是提高三极管VTl的输入阻抗，减少对振荡槽路的影响。R2、R3是直流偏置电阻。R4、R5是VTl的发射极电阻，R4有电流负反馈作用。

为了适应电源电压的变化(±10％)对VT1两端电压进行稳压。在正常情况下，L4-5输出电平为0dB±2.6dB／600Ω，振荡频率为500Hz信号。为了便于检测，提供直流工作点如下：‘

VTl的Vce=l2V±1V。
