  • 由OPA2662构成的1600×1200高分辨率图形监控器CRT输出级驱动电路
    http://www.ic72.com 发布时间:2008/12/23

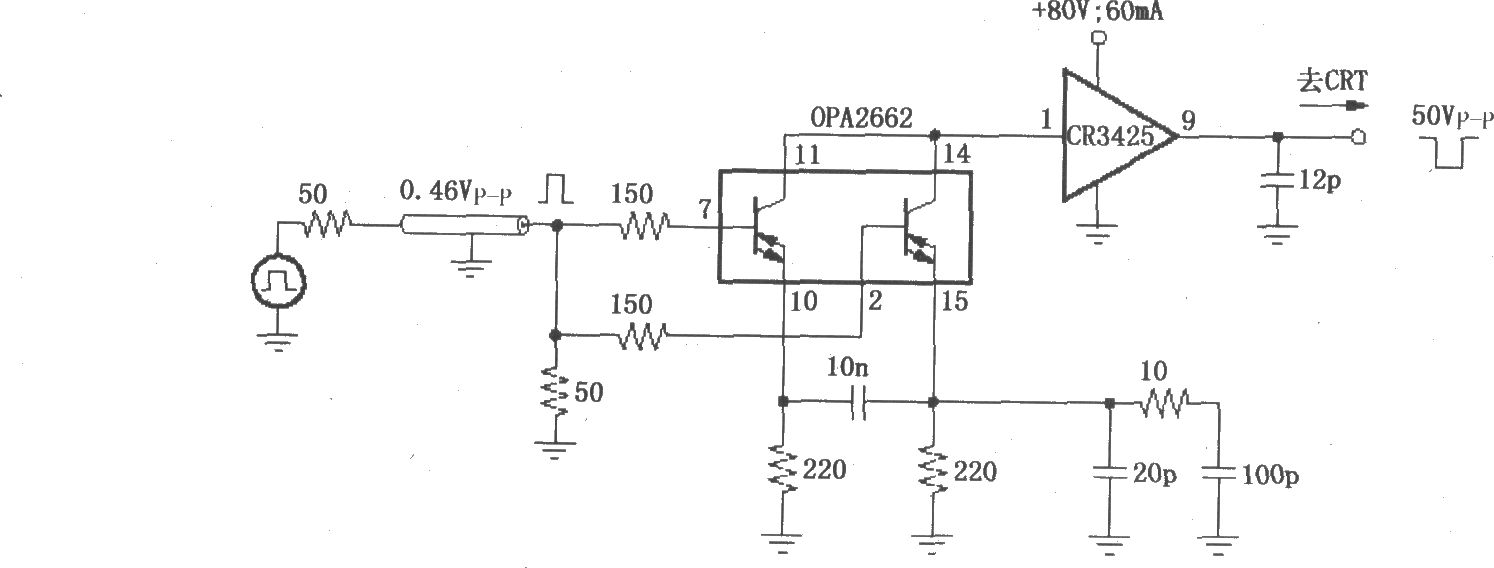

    如图所示为由OPA2662构成的1600×1200高分辨率图形监控器CRT输出级驱动电路。该电路利用OPA2662内部两个OTA构成共发射极放大器,即输入端加150Ω限流电阻及50Ω匹配电阻,信号经过放大后经过CR3425输出驱动CRT显示器。在输入端,tR=0.7ns,tF=0.7ns;在输出端,tR=2.4ns, tF=2.15ns。
