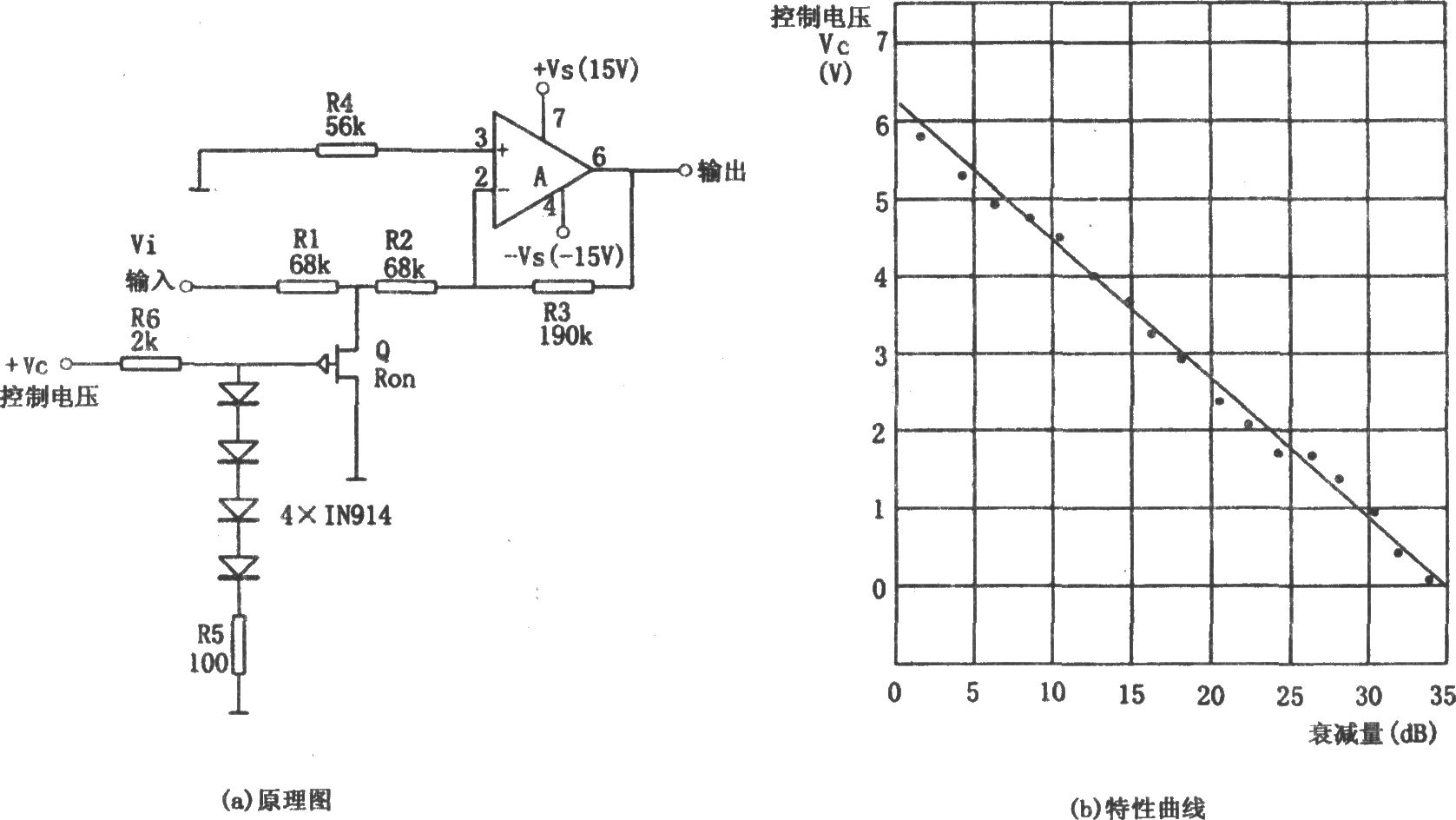

如图所示为压控增益放大电路。利用场效应管栅极电压与漏-源极电阻RSD之间成近似对数关系可构成压控增益放大器。该电路采用集成芯片LM307作为放大电路，采取反相输入形式。由图(a)可知，RSD与R1组成分压电路(对Vi分压)。4个1N914二极管的管压降与电阻R5的压降之和等于场效应管的栅极电压VG。该VG与控制电压VC呈非线性关系，但控制电压VC与放大器增益的衰减量的对应关系如图(b)所示。由图(b)可知，控制电压VC越大，放大器增益的衰减量越小，即当VC≥7V时，放大器的增益最大(衰减最小)；当VC=0V时，放大器增益的衰减量最大(增益最小)。图(a)所示电路增益的最大值和最小值为：

当VC≥7v时，增益的最大值为：Avmax=-R3／(R1 R2)。

当VC=0V时，增益的最小值为：Avmin=-R3／(R2//RSD R1)。

电路的上限截止频率取决于R1和场效应管极间电容所构成的低通滤波器。对于图(a)所示元件参数，其最坏上限截止频率可达1.8MHz，该数值是在VC≥7V的情况下测得的(即电路增益最大时测得的)。

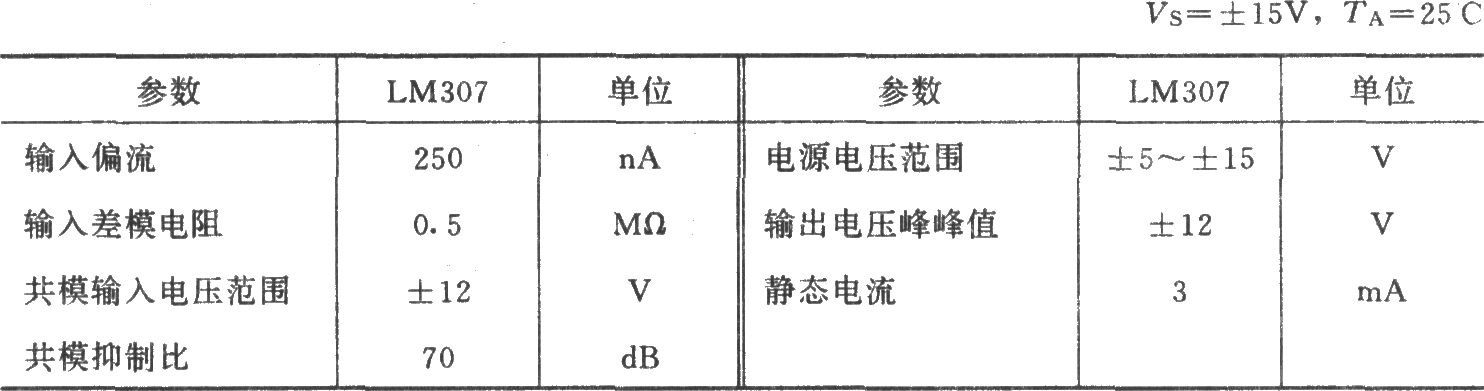

LM307集成芯片的主要参数(典型值)
