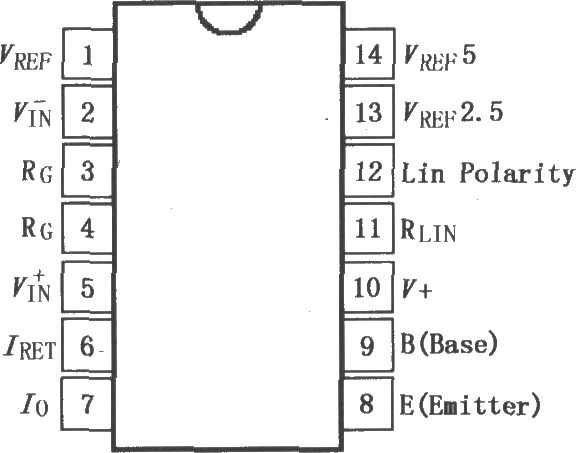

XTR106是用于电桥形式传感器的低成本、单片4～20mA电流信号两线变送器。它提供了完整的电桥激励(2．5V、5V参考电源)、仪器放大器、传感器线性化和电流输出电路，可利用VREG脚从附加的外部输入电路提供电流。仪器放大器能用于很宽的增益范围，以适应各种输入信号和传感器。整个电流变送器的总未调整误差很低，可用于许多无需调整的应用场合。XTR106工作时，环路电源电压可以低至7．5V，额定温度为-40～ 85℃，工作温度为-55～ 125℃。XTR106依靠控制电桥激励、线性化电路对变送器功能提供两级修正，在非线性上，可实现高至20：1的线性化改进。XTR106采用14脚塑料封装和14脚S0-14表面封装。其引脚排列如图所示。

等效电路：
