  • 由INA131构成的屏蔽驱动电路
    http://www.ic72.com 发布时间:2008/12/23

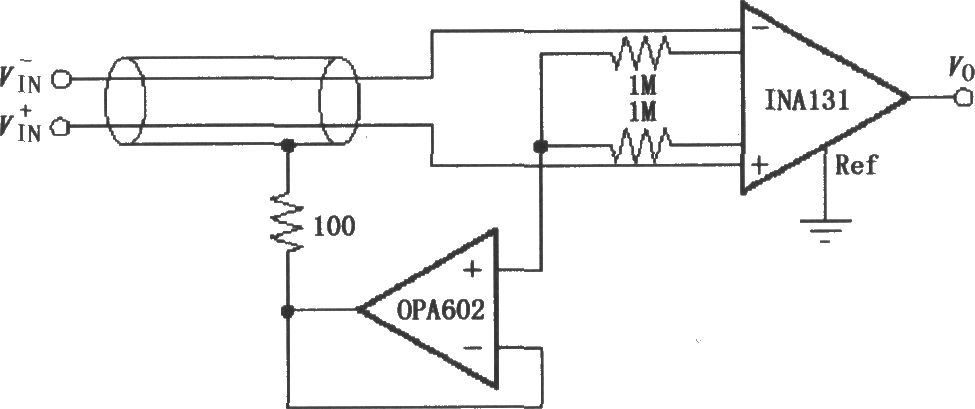

    如图所示为由INA131构成的屏蔽驱动电路。由抗干扰理论与实践证明,在传输弱信号的电缆线的屏蔽层加上一定电位时,将大大减小由屏蔽层与芯线之间分布电容耦合引入的干扰。该电路便是基于这种考虑,用OPA602构成电压跟随器作为屏蔽层驱动产生器,输入信号来自于仪表放大器内部运放,OPA602输出加到屏蔽层,即屏蔽层电位被抬高到仪表放大器内部运放输出的电位,从而使电缆线上的干扰大大减小。存在共模电压时屏蔽线被驱动,共模电阻对增益的影响约为0.1%。
