  • 由RF2132构成的线性功率放大器电路
    http://www.ic72.com 发布时间:2008/12/23

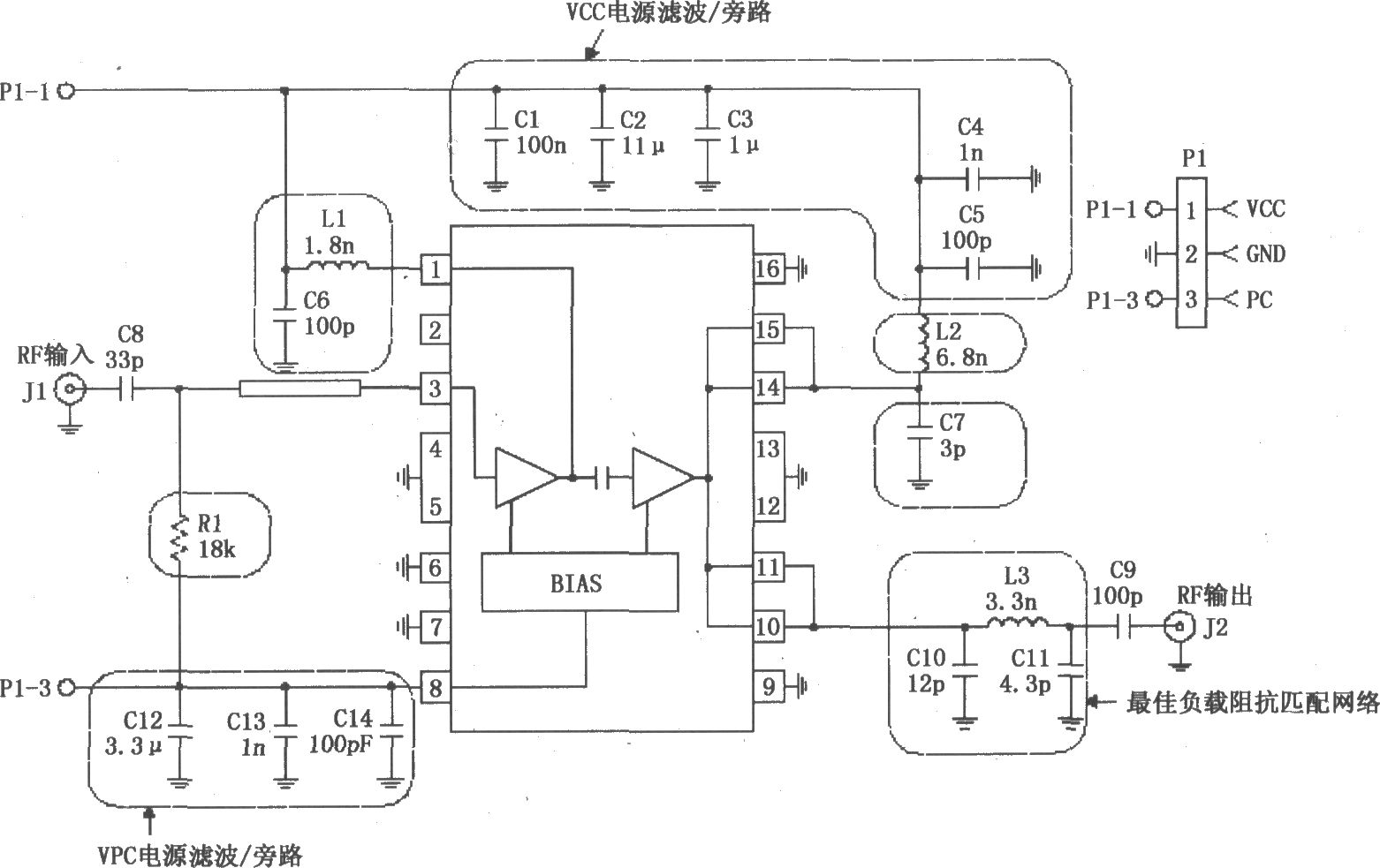

    如图所示为由RF2132构成的线性功率放大器电路。射频信号(RF)由3脚输入,经过前置放大器、末级功率放大器放大后由10、11脚输出。3脚与内部放大器直接耦合,其外加一个隔直耦合电容,3脚输入阻抗为50Ω,但确切的阻抗值由1脚外接的内部级间匹配网络决定。L1为输出中心频率级间调整电感;R1可改进线性,增加第一级放大器偏流;L2为放大器输出级旁路电感;C7与14、15脚内部连线电感组成串联谐振,谐振频率为2f0,可有效短路输出的二次谐波,改善增益和效率。输出端10、11、14、15脚在芯片内部已连接。8脚接功率控制脚(PC),可以控制该脚电压从而控制电源功率。在室温下,当电压为低电平时(0.5V或更低时),放大器电源处于关断状态。Vcc=4.8V,Vpc=4.0V。
