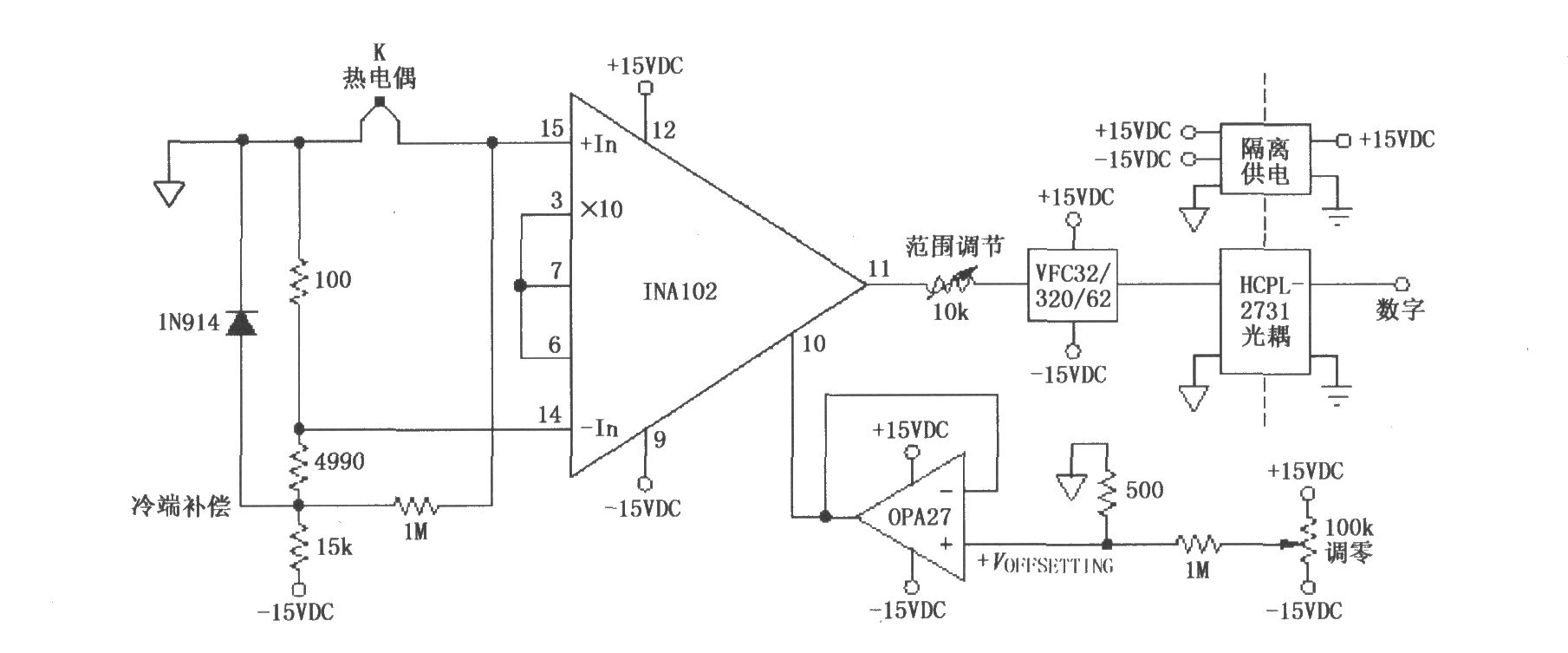

如图所示为具有冷端补偿的隔离式热电偶放大器。K型热电偶将温度变化转换为电压信号输入INA102，放大100倍(G=100)后输出，经过VFC32／320／62电压-频率变换器变换为频率变化的信号，再经HCPL2731光电耦合器隔离输出。在这过程中，“范围调节”电位器(10kΩ)串联在INA102的输出通路，调节此电位器可以调节信号的衰减量，起到范围调节的作用。“调零”电位器(100kΩ)调节方法：短接INA102输入端( In，-In)，电压表接在其输出端(11脚)，调节“调零”电位器使输出端电压指示为零。
